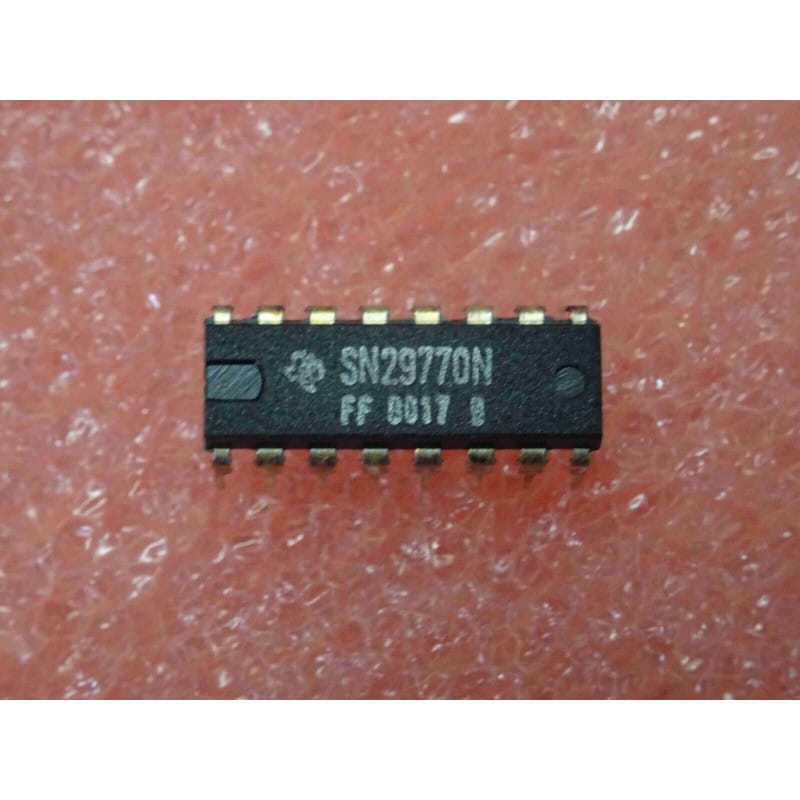

L' SN29770N (souvent écrit ci SN 29770 N, ic SN29770N) est un circuit intégré spécialisé dans la gestion de commandes tactiles (circ clavier sensitif), fabriqué historiquement par Texas Instruments.
Ce composant est conçu spécifiquement pour détecter et décoder des effleurements tactiles sur des électrodes capacitives ou résistives, transformant le contact du doigt en signaux logiques de commande. Tout comme les autres contrôleurs de touches sensitives de cette époque (utilisés dans les équipements hi-fi, les téléviseurs haut de gamme et les instruments de mesure pour éliminer l'usure des boutons mécaniques), il gère plusieurs entrées de capteurs et délivre des sorties de commutation stables. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-16 (Dual In-line Package à 16 broches traversantes).
Fabricant : Texas Instruments.
Fonction : Circuit de commande pour clavier sensitif / Contrôleur tactile (Touch Switch Control Circuit).
Boîtier : DIP-16 (Plastic Dual In-line Package à 16 broches traversantes).
Signification de la référence :
SN29770 : Référence de la famille des circuits d'interface et de commande de Texas Instruments.
-N : Suffixe désignant le boîtier plastique DIP standard.
Performances clés :
Interface utilisateur moderne pour l'époque : Remplace les commutateurs électromécaniques par des zones de contact affleurantes sur la face avant.
Intégration logique : Regroupe les amplificateurs de détection et la logique de verrouillage des états sur une seule puce.
Repérage et Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut). Le brochage regroupe les entrées de détection tactile, les sorties logiques de commande et les broches d'alimentation et de masse.
Environnement : Ce circuit est implanté sur la carte de façade ou le module de commande de l'appareil, entouré de résistances et de condensateurs de haute impédance reliés aux pistes conductrices de la face avant servant de touches sensitives.
Diagnostic Express (Absence de réponse des touches tactiles) :
Symptômes Courants en Atelier :
Les commandes associées au clavier sensitif ne répondent plus du tout ou restent bloquées en position active : circuit intégré détruit suite à une décharge électrostatique (ESD) ou une surtension sur la ligne d'alimentation.
Déclenchements intempestifs : encrassement, humidité ou traces de résidus conducteurs sur les pistes de contact du circuit imprimé.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du boîtier DIP-16 par rapport à la masse.
Contrôle des sorties : Observer l'évolution des niveaux logiques sur les broches de sortie lors de l'effleurement des zones tactiles pour valider si le circuit réagit aux variations d'impédance.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit, facilitant la maintenance et évitant d'exposer les pistes sensibles du circuit imprimé à une surchauffe excessive lors du soudage.
