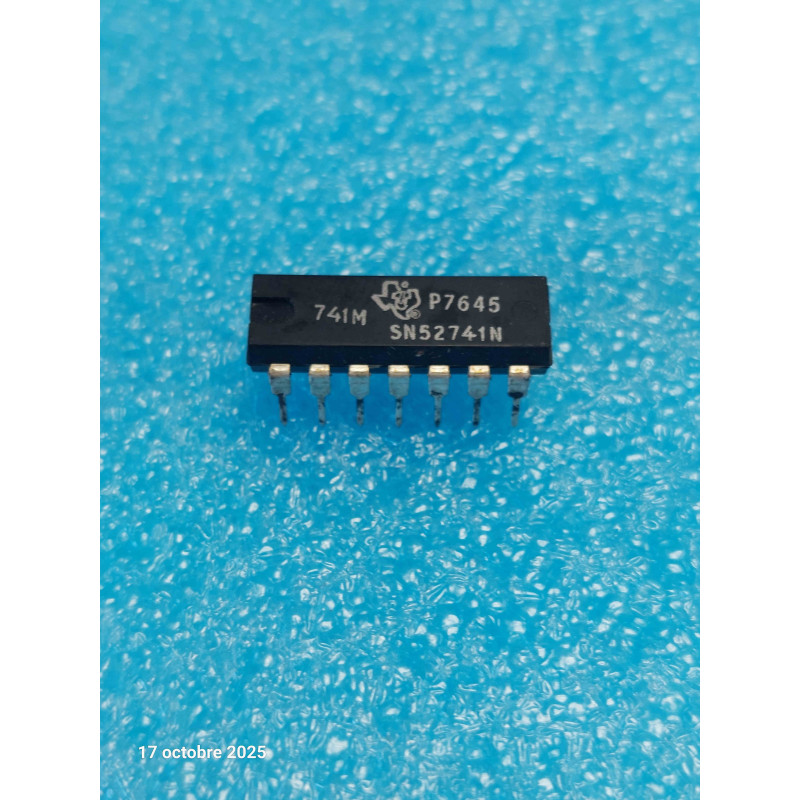

Le SN52741N est un circuit intégré analogique de la famille des amplificateurs opérationnels uniques (single op-amp), fabriqué historiquement par Texas Instruments. L'utilisation du préfixe SN52 (au lieu du classique SN72 ou SN74) désigne la gamme de spécification militaire supérieure, garantissant un fonctionnement ultra-stable sur une plage de température étendue de -55°C à +125°C. Bien qu'il s'agisse de l'équivalent électrique exact de l'indétrônable LM741 / $\mu$A741, ce composant se distingue de manière critique par son boîtier DIP14 (format long à 14 broches), alors que le 741 standard utilise un format DIP8 à 8 broches.
Note technique :
Le piège absolu du brochage DIP14 : C'est le point de vigilance majeur pour ce composant. Un 741 classique en boîtier DIP8 n'a rien à voir avec l'implantation du SN52741N en boîtier DIP14. La répartition des broches actives sur ce format 14 broches s'établit de la manière suivante :
Broche 3 : Ajustement du zéro (Offset Null 1)
Broche 4 : Entrée Inversée (Inverting Input / -)
Broche 5 : Entrée Non Inversée (Non-Inverting Input / +)
Broche 6 : Alimentation Négative (V- / Masse)
Broche 9 : Ajustement du zéro (Offset Null 2)
Broche 10 : Sortie (Output)
Broche 11 : Alimentation Positive (V+)
Broches 1, 2, 7, 8, 12, 13, 14 : Non Connectées (NC)
Conseils Pro :
Le piège du remplacement irréfléchi : Si vous devez remplacer ce circuit sur une carte industrielle ou d'instrumentation d'époque, ne tentez pas d'y insérer un autre ampli op DIP14 standard (comme un quadruple LM324 ou un double LM1458 en version longue), car leurs brochages internes s'opposent totalement. Le SN52741N est une puce unique dans un grand boîtier.
Diagnostic & Fiabilité Militaire : 1. Grâce à sa certification de série 52, ce composant accepte une tension d'alimentation maximale légèrement supérieure à la version civile standard (+/-22V contre +/-18V). Si la carte hôte régule à des tensions atypiques ou subit de fortes contraintes thermiques, cet exemplaire New Old Stock est indispensable pour maintenir le niveau de robustesse d'origine.
2. En cas d'instabilité de la tension continue en sortie, contrôlez les pistes menant aux broches 3 et 9 (Offset Null). Les broches non connectées (NC) situées tout autour peuvent parfois être utilisées sur le circuit imprimé comme "points de passage" ou relais de routage par le concepteur de la carte, vérifiez qu'aucun court-circuit n'est apparu suite à une surchauffe.
