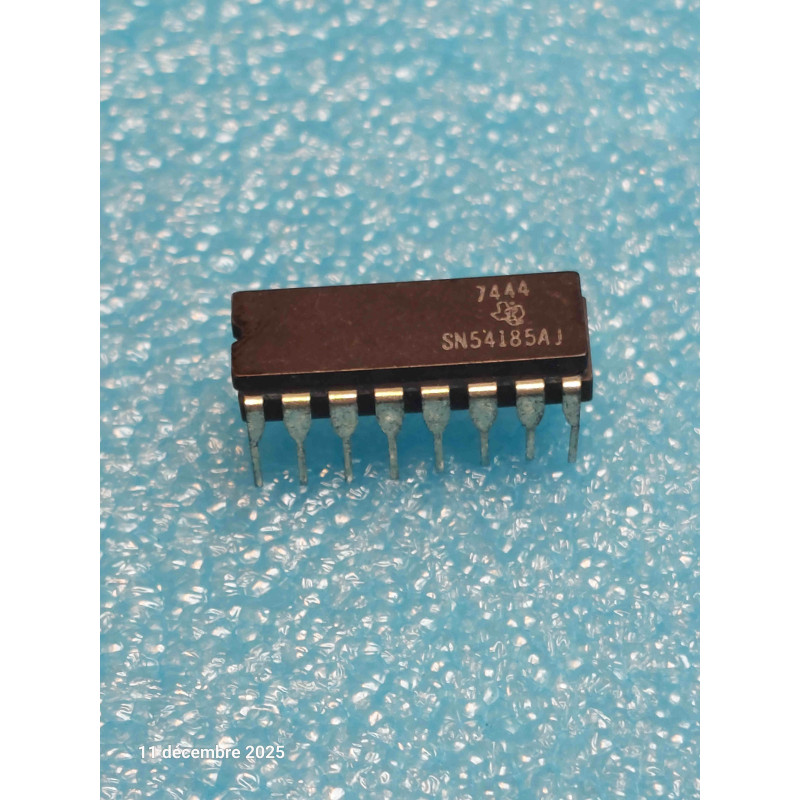

Le SN54185AJ (de Texas Instruments) est un convertisseur de code binaire vers BCD (Binary Coded Decimal) haute performance. Il est conçu pour convertir des nombres binaires en format décimal codé binaire, une étape essentielle dans les systèmes numériques anciens pour piloter des afficheurs numériques ou effectuer des calculs arithmétiques basés sur la base 10.
Note technique :
Fonctionnement : Ce composant prend une entrée binaire (jusqu'à 6 bits) et fournit une sortie BCD équivalente. Il peut être mis en cascade avec d'autres unités pour convertir des nombres binaires de plus grande taille (8, 12 ou 16 bits).
Grade Militaire (Série 54) : La série "54" indique un composant de qualité militaire, capable de fonctionner dans des plages de températures extrêmes (généralement -55°C à +125°C) avec une fiabilité supérieure aux composants de la série 74 (commerciale).
Boîtier Céramique : Le conditionnement en céramique assure une herméticité et une stabilité thermique exceptionnelles, idéales pour les environnements industriels ou critiques.
Conseils Pro :
Mise en cascade : Pour convertir des nombres supérieurs à 6 bits, connectez les sorties des unités de poids faible aux entrées des unités de poids fort selon le schéma de branchement spécifié dans la datasheet. Une erreur dans la hiérarchie des connexions entraînera des résultats décimaux totalement incohérents.
Découplage : Malgré sa robustesse, le basculement simultané de nombreuses portes logiques internes génère des pics de courant. Installez un condensateur de 100 nF entre VCC et la masse au plus près du boîtier.
Maintenance : Si les valeurs affichées ne correspondent pas aux données binaires, vérifiez les niveaux logiques sur les entrées. Un décalage de bit est souvent dû à une soudure froide sur un support tulipe ou à un bit coincé à l'état HAUT/BAS dans le registre source.
