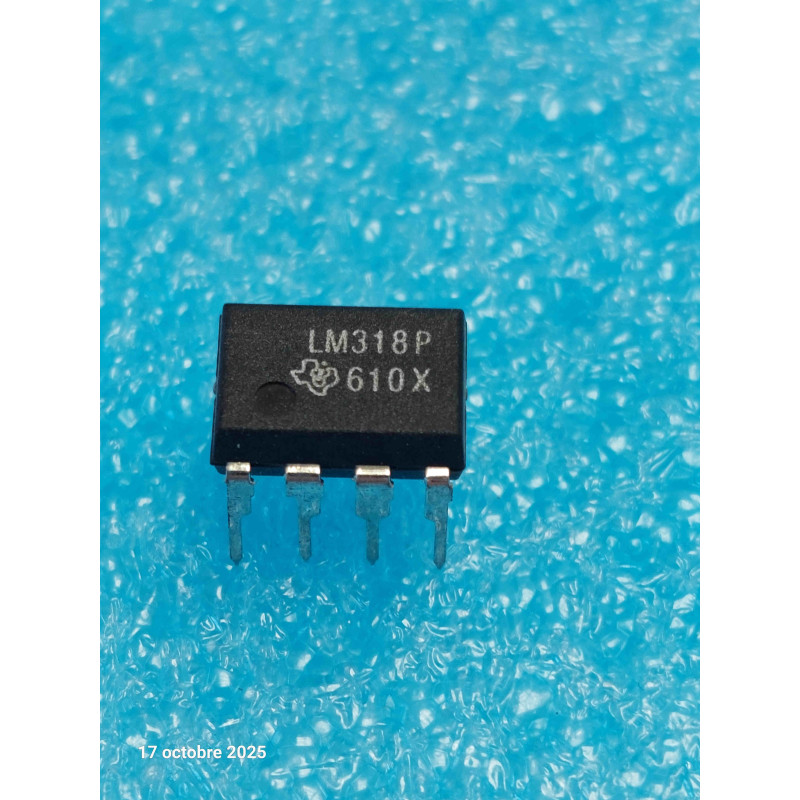

Le LM318P est un circuit intégré analogique de précision et à très haute vitesse fabriqué par Texas Instruments (le suffixe P désignant le boîtier plastique standard de la marque, équivalent strict du suffixe N chez d'autres fabricants). Logé dans un boîtier DIP8, ce composant est un amplificateur opérationnel unique (single op-amp) ultra-rapide, caractérisé par un produit gain-bande passante exceptionnel et une vitesse de balayage (Slew Rate) extrêmement élevée pour sa génération. Il est spécialement conçu pour les applications exigeant une réponse rapide en fréquence et un temps d'établissement minimal, comme les convertisseurs numérique-analogique rapides, les amplificateurs vidéo, les oscillateurs à haute fréquence et le traitement de signaux impulsionnels.
Note technique :
Performances Dynamiques Exceptionnelles : Avec une vitesse de balayage typique de 70 volts par microseconde (70 V/µs), le LM318P est environ 100 fois plus rapide qu'un LM741 standard. Cette vélocité est obtenue grâce à une architecture interne bipolaire avancée dotée de réseaux de compensation à anticipation (feed-forward).
Stabilité et Compensation Interne : Malgré sa grande vitesse, la puce est compensée en fréquence en interne pour un gain unitaire (configuration en suiveur de tension). Cela signifie qu'elle reste stable et ne se met pas à osciller, même lorsque son gain est configuré au minimum, tout en conservant une impédance d'entrée élevée.
Conseils Pro :
Le piège critique du découplage d'alimentation : En raison de la très grande vitesse du LM318P (70 V/µs), ce composant pardonne très mal les approximations de câblage. Si les rails d'alimentation (broches 4 et 7) ne sont pas correctement découplés, la puce va entrer en auto-oscillation haute fréquence (généralement plusieurs mégahertz), ce qui fera s'effondrer le signal utile et provoquera une surchauffe immédiate du boîtier. Il est indispensable d'installer deux condensateurs de découplage en céramique ou multicouches de 100 nF au plus près des broches 4 et 7 du circuit imprimé, reliés directement à un plan de masse solide.
Diagnostic & Capacité Parasite d'Entrée : 1. Lors d'un remplacement sur une carte haute fréquence, si vous constatez des rebonds importants (overshoot) ou des sifflements sur les fronts montants du signal, vérifiez la présence d'une petite capacité parasite au niveau de l'entrée inverseuse (broche 2). Sur ce type d'ampli op rapide, une piste trop longue ou une capacité de routage excessive peut déphaser le signal de contre-réaction. L'ajout d'un petit condensateur de compensation de quelques picofarads (3 pF à 10 pF) en parallèle de la résistance de contre-réaction résout généralement le problème.
2. Ce circuit d'époque en boîtier DIP8 reste un standard incontournable pour la réparation des platines de test industrielles, des oscilloscopes rétro, des générateurs de signaux de laboratoire ou des cartes de numérisation vidéo des années 80 et 90. Le remplacement par un modèle d'origine New Old Stock préserve la stabilité dynamique initiale sans imposer une refonte complexe du plan de masse du PCB.
