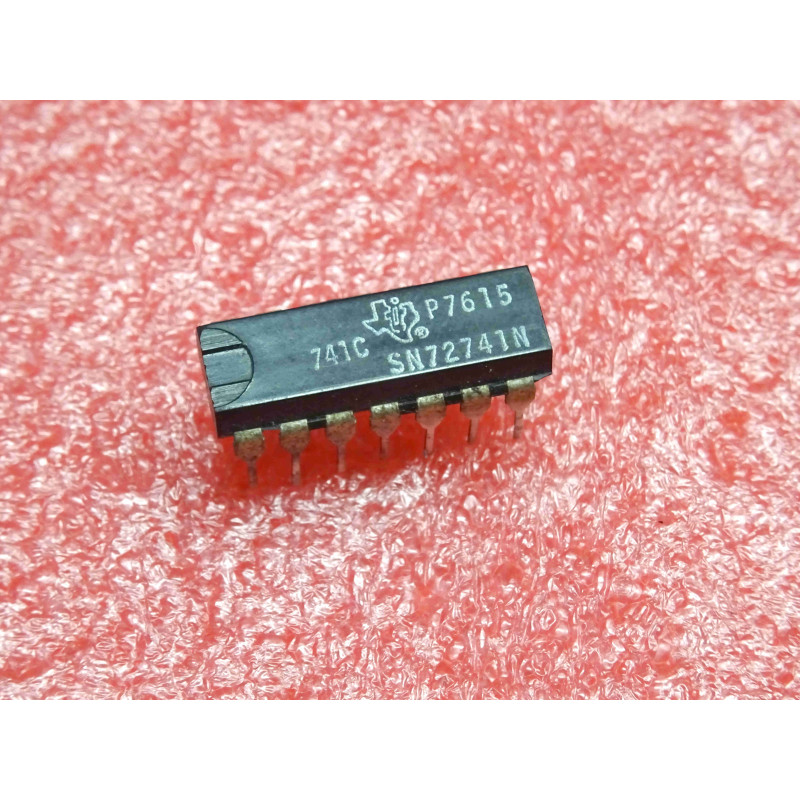

Le SN72741N est un circuit intégré analogique de la famille des amplificateurs opérationnels uniques, fabriqué historiquement par Texas Instruments. Le préfixe SN72 (contrairement au modèle militaire SN52) désigne la gamme commerciale et civile standard, optimisée pour une plage de température de fonctionnement de 0°C à +70°C. Tout comme son homologue, il s'agit de l'équivalent électrique strict du mythique LM741 / $\mu$A741, mais conditionné dans un boîtier DIP14 (format long à 14 broches) au lieu du traditionnel format à 8 broches.
Note technique :
Le piège absolu du brochage DIP14 : C'est le point de vigilance critique. Bien que ce circuit ne contienne qu'un seul et unique amplificateur opérationnel (comme un 741 en boîtier DIP8), ses broches actives sont réparties de manière très spécifique sur le format à 14 broches :
Broche 3 : Ajustement du zéro (Offset Null 1)
Broche 4 : Entrée Inversée (Inverting Input / -)
Broche 5 : Entrée Non Inversée (Non-Inverting Input / +)
Broche 6 : Alimentation Négative (V- / Masse)
Broche 9 : Ajustement du zéro (Offset Null 2)
Broche 10 : Sortie (Output)
Broche 11 : Alimentation Positive (V+)
Broches 1, 2, 7, 8, 12, 13, 14 : Non Connectées (NC)
Conseils Pro :
Le piège du remplacement (Gamme 72 vs Gamme 52) : Le SN72741N peut remplacer sans problème un SN52741N dans la plupart des applications de laboratoire ou d'électronique grand public de salon. En revanche, attention si l'appareil à dépanner est un automate industriel soumis à de fortes chaleurs ou à un froid intense : la version civile SN72741N verra ses caractéristiques dériver en dehors de la plage de température 0°C / +70°C.
Diagnostic & Nettoyage de Carte : Si la sortie reste collée au rail d'alimentation positif ou négatif, contrôlez l'absence de micro-résidus de flux de soudure ou d'oxydation entre les broches actives (4, 5, 6) et les broches non connectées (NC) adjacentes. Sur ce grand boîtier, les broches mortes servent souvent de pistes de pontage sur les circuits imprimés d'époque double face, ce qui peut créer des fuites de courant parasites.
