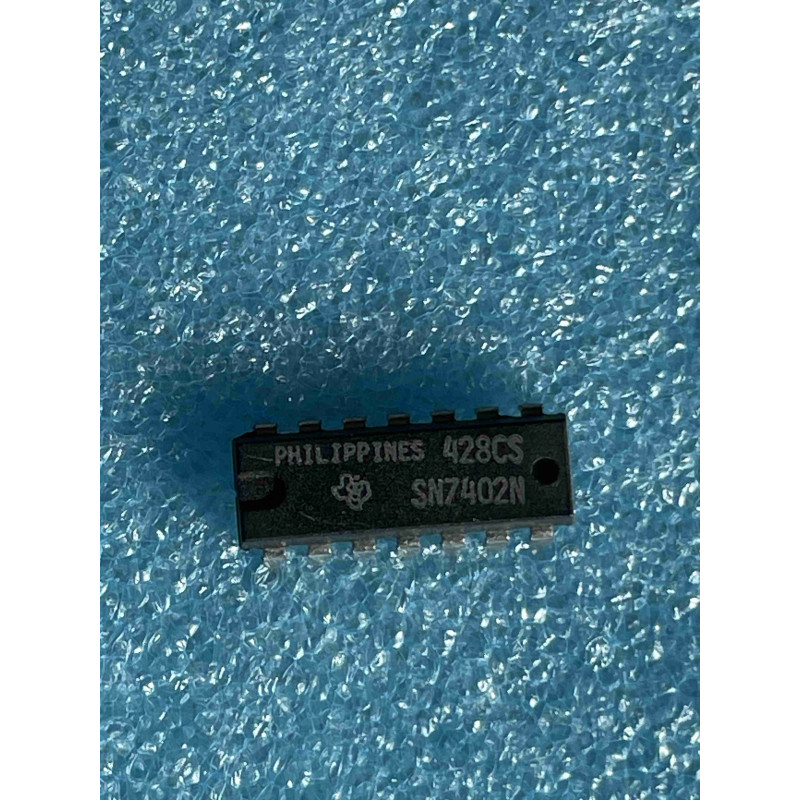

Le SN7402N de Texas Instruments est un classique absolu de la logique TTL. Il contient quatre portes NOR à 2 entrées.
Note importante : Le brochage du 7402 est unique et différent de la majorité des autres portes logiques quadruple de la série 74 (comme le 7400 ou le 7408). Soyez extrêmement vigilant lors de l'insertion sur votre PCB.
Note technique :
Fonctionnement : La sortie est à l'état HAUT uniquement si les deux entrées sont à l'état BAS. Si l'une des entrées (ou les deux) est à l'état HAUT, la sortie est à l'état BAS.
Brochage Spécifique : Contrairement au standard DIP-14 (où VCC est en 14 et GND en 7), le 7402 a ses entrées et sorties disposées de manière distincte. Vérifiez toujours votre schéma de montage.
Conseils Pro :
Attention au brochage : L'erreur classique est de remplacer un 7400 (NAND) par un 7402 (NOR) sans modifier le câblage. L'inversion des pins empêchera non seulement le fonctionnement, mais peut aussi endommager le composant.
Découplage : Comme pour tous les circuits TTL, un condensateur de 100 nF (céramique) entre la broche VCC (14) et la masse (7) est indispensable pour filtrer le bruit de commutation, surtout si vous utilisez les quatre portes simultanément.
Entrées inutilisées : Ne laissez jamais les entrées flotter. Si vous n'utilisez qu'une porte, reliez les entrées des portes inutilisées à la masse (GND) pour garantir un état HAUT en sortie et éviter toute instabilité.
Maintenance (NOS) : Les composants "SN" de Texas Instruments sont parmi les plus robustes jamais produits. Si vous restaurez des systèmes logiques anciens, ces circuits sont souvent très durables. Si une porte semble défectueuse, vérifiez d'abord l'absence de court-circuit sur la sortie, car ces portes sont sensibles aux surcharges si elles sont utilisées pour piloter directement des composants externes sans étage de sortie.
