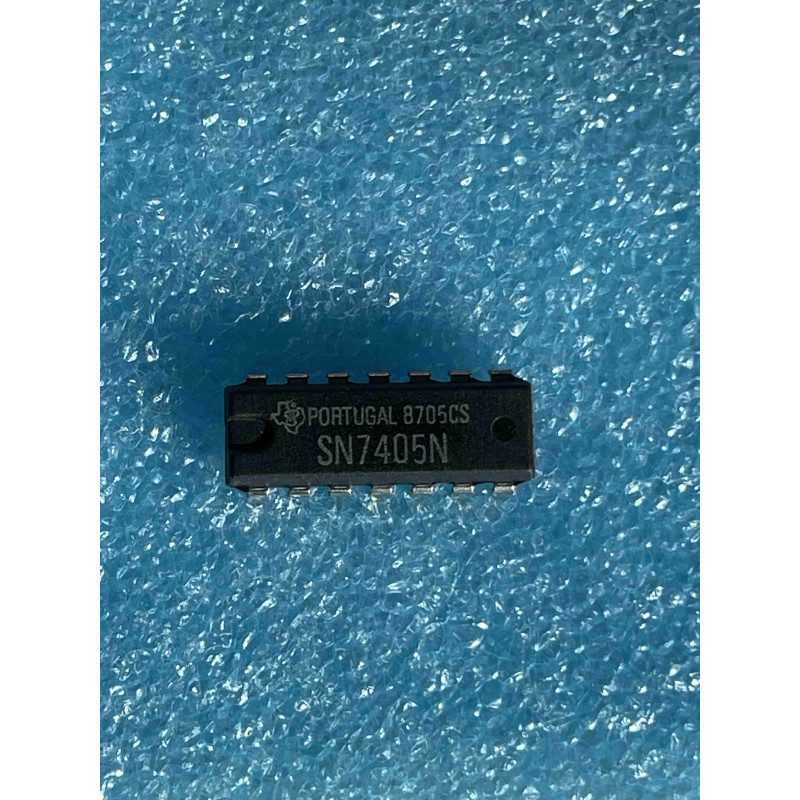

Le SN7405N de Texas Instruments est un inverseur hexadécimal à sortie "collecteur ouvert" (Open-Collector). Contrairement à l'inverseur standard (comme le 7404), sa sortie est conçue pour être utilisée avec une résistance de tirage (pull-up) externe, permettant une plus grande flexibilité de tension de sortie.
Note technique :
Sortie Collecteur Ouvert : La sortie est un transistor NPN dont le collecteur est libre. À l'état BAS, la sortie est reliée à la masse. À l'état HAUT, la sortie est en haute impédance (flottante). Une résistance externe vers une source de tension est indispensable pour définir le niveau HAUT.
Flexibilité : Cette conception permet de mélanger des niveaux de tension (ex: interface TTL 5V vers une logique 12V) ou de réaliser des fonctions logiques câblées type "Wired-AND" en reliant plusieurs sorties ensemble.
Conseils Pro :
Résistance de rappel (Pull-up) : La valeur de la résistance doit être choisie en fonction de la tension de votre charge et du temps de montée souhaité. Pour une application TTL standard, 1 kΩ à 2.2 kΩ est une valeur très courante.
Découplage : Un condensateur de 100 nF (céramique) entre la broche VCC (14) et la masse (7) est fortement recommandé, même pour de simples inverseurs, afin d'absorber les transitoires lors des commutations.
Entrées inutilisées : Ne laissez jamais les entrées flotter. Reliez les entrées inutilisées des portes à la masse ou au VCC pour éviter toute oscillation interne du boîtier et une consommation inutile de courant.
Maintenance (NOS) : Les composants "SN" de Texas Instruments sont réputés pour leur fiabilité. Si vous restaurez un système vintage et que vous devez remplacer un inverseur sur une ligne de bus, le 7405 est souvent la pièce d'origine utilisée. Vérifiez toujours les pistes de votre PCB avant le remplacement, car les sorties à collecteur ouvert sont souvent utilisées dans des configurations de bus où un court-circuit peut avoir endommagé plus que le simple CI.
