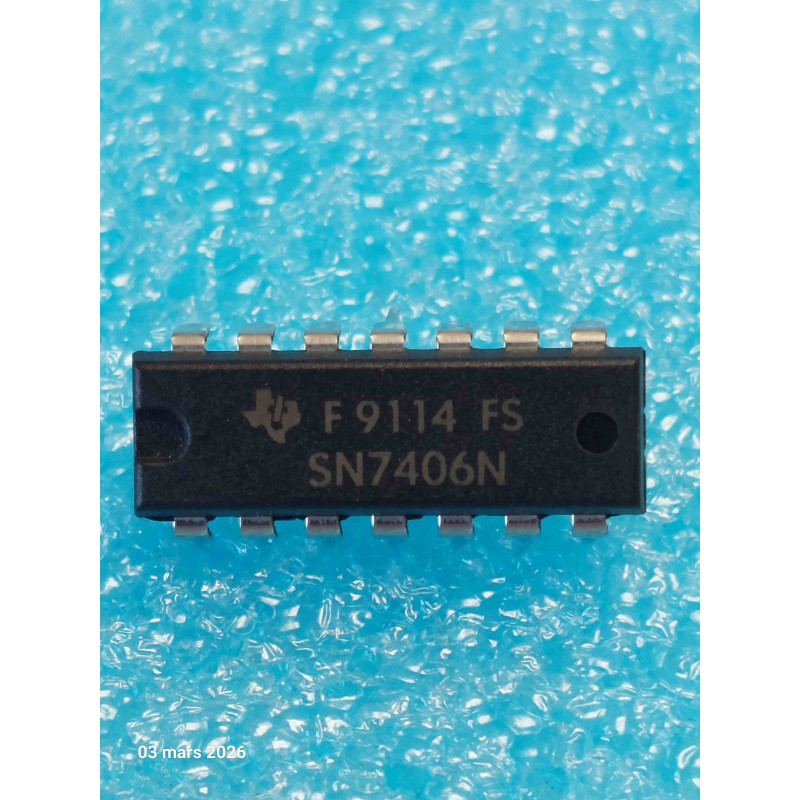

Le SN7406N de Texas Instruments est un inverseur hexadécimal à sortie "collecteur ouvert" (Open-Collector), spécifiquement conçu pour piloter des charges fonctionnant à des tensions supérieures aux niveaux logiques TTL standards.
Note technique :
Capacité Haute Tension : Contrairement au 7405 (standard), le 7406 peut supporter des tensions de sortie allant jusqu'à 30V. C'est le composant de choix pour interfacer la logique 5V avec des systèmes de contrôle en 12V ou 24V (relais, lampes, solénoïdes).
Capacité de courant : Il est capable d'absorber un courant de sortie plus élevé que les inverseurs standard, typiquement jusqu'à 40mA.
Fonctionnement : Comme pour tout collecteur ouvert, la sortie ne fournit pas de tension haute. Vous devez impérativement utiliser une résistance de rappel (pull-up) externe reliée à la tension de votre charge (ex: 12V) pour obtenir le niveau logique haut.
Conseils Pro :
Protection Inductive : Si vous pilotez un relais, n'oubliez pas d'ajouter une diode de roue libre en parallèle de la bobine pour éviter que l'extra-courant de rupture n'endommage le transistor interne du 7406.
Découplage : Un condensateur de 100 nF (céramique) entre la broche VCC (14) et la masse (7) est indispensable pour stabiliser l'étage logique, même si la charge pilotée est alimentée par une source externe.
Entrées inutilisées : Ne laissez jamais les entrées flotter. Reliez-les à la masse ou au VCC pour éviter des oscillations qui pourraient chauffer inutilement le boîtier.
Maintenance (NOS) : Les composants "SN" de Texas Instruments sont extrêmement fiables. En restauration, le 7406 est très souvent utilisé dans les sections d'E/S (Entrées/Sorties) des vieux ordinateurs ou automates. Si une commande de lampe ou de relais ne répond plus, c'est le premier composant à vérifier.
