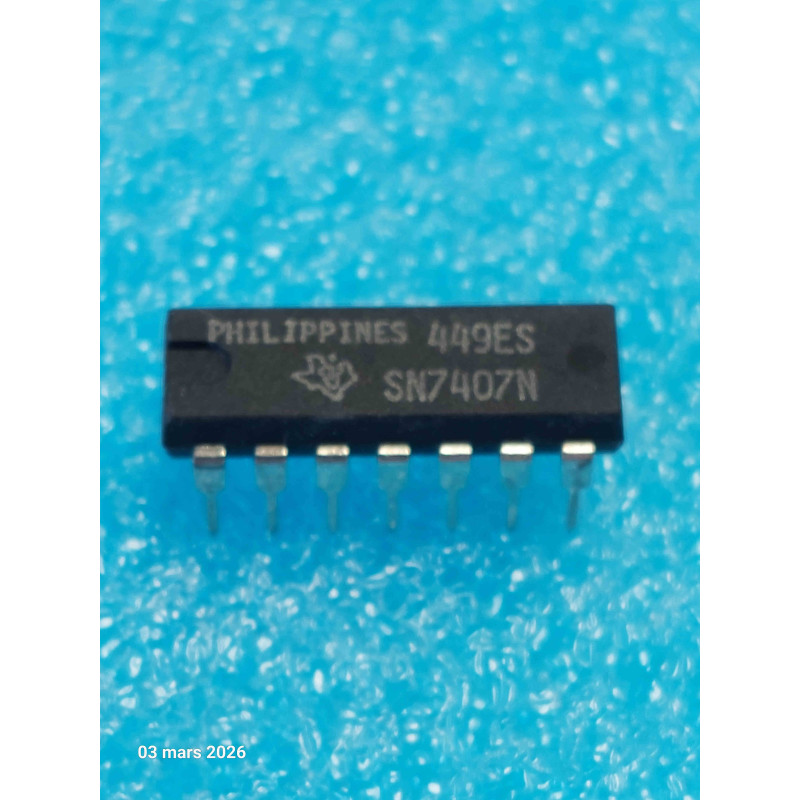

Le SN7407N est un circuit intégré de la famille TTL, composé de six buffers (tampons) non-inverseurs indépendants avec sorties à collecteur ouvert (Open-Collector) et haute tension. Il est largement utilisé pour adapter des signaux logiques vers des charges plus exigeantes.
Note technique :
Capacité haute tension : Contrairement aux buffers standards, les sorties à collecteur ouvert du 7407 peuvent supporter jusqu'à 30V, ce qui dépasse largement les 5V du bus TTL standard. Cela en fait un choix privilégié pour piloter des périphériques externes comme des relais ou des afficheurs.
Non-inverseur : Le signal en sortie est identique à celui appliqué en entrée, ce qui facilite la conception lorsque vous avez besoin d'amplifier le signal sans changer sa polarité.
Usage classique : Il est très courant dans l'interfaçage entre des systèmes numériques et des composants de puissance basse tension (LEDs, relais basse puissance, etc.) ou comme adaptateur de niveau logique (Level Shifter).
Conseils Pro :
Résistance Pull-Up : Comme pour tous les circuits à collecteur ouvert, n'oubliez pas d'ajouter une résistance de tirage (pull-up) entre la sortie et la tension de charge souhaitée (jusqu'à 30V). Sans cette résistance, la sortie ne pourra pas basculer à l'état HAUT.
Maintenance (NOS) : Les composants NOS de la série SN7407 sont réputés pour leur fiabilité. Vérifiez simplement l'état des broches après stockage. Une légère oxydation peut être traitée efficacement avec une gomme abrasive douce pour garantir un contact optimal lors de la soudure.
Découplage : Même si ce composant est robuste, il est conseillé de placer un condensateur céramique de 100 nF entre les broches 14 (VCC) et 7 (GND) au plus proche du boîtier pour éviter les instabilités lors des commutations rapides ou de la commande de charges inductives.
Protection : Si vous pilotez des charges inductives (comme une bobine de relais), installez impérativement une diode de roue libre aux bornes de la charge pour éviter que le pic de tension inverse (back-EMF) ne détruise le transistor de sortie à collecteur ouvert.
