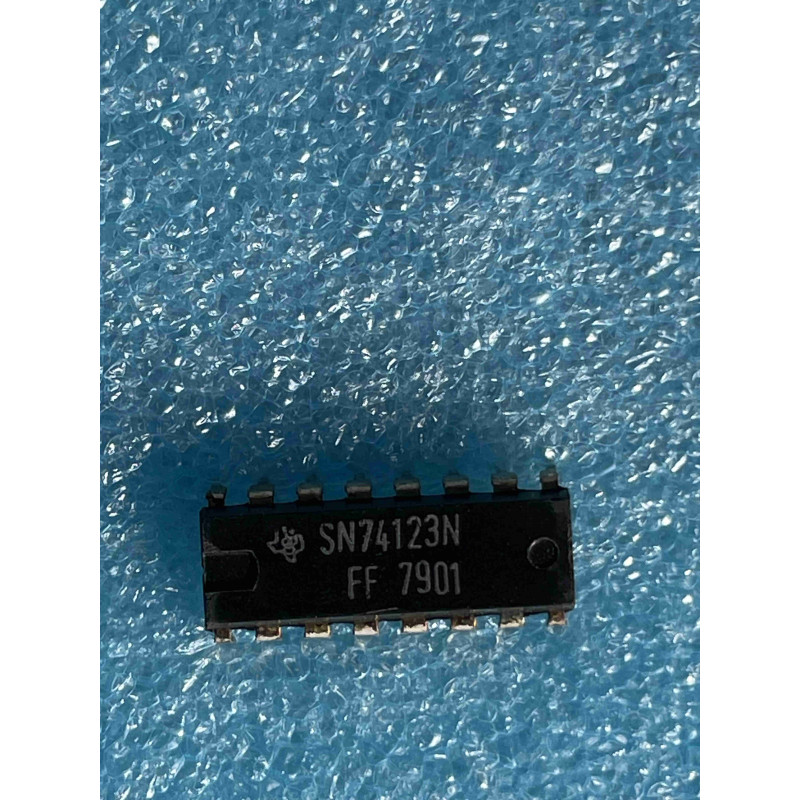

Le SN74123N de Texas Instruments est un circuit intégré de précision contenant deux monostables indépendants (générateurs d'impulsions). Il est conçu pour générer une impulsion de durée fixe à chaque déclenchement, avec la particularité de pouvoir être redéclenché pendant la durée de l'impulsion active.
Note technique :
Fonctionnement : La durée de l'impulsion de sortie est déterminée par une résistance (Rext) et un condensateur (Cext) externes. La formule approximative est tww = 0.32 x Rext x Cext x (1 + 0.7/Rext)
Redéclenchement : Contrairement au 74121, le 74123 permet d'étendre la durée de l'impulsion si un nouveau signal de déclenchement est reçu avant la fin de l'impulsion actuelle. C'est idéal pour créer des circuits de type "Watchdog" ou des détecteurs de perte de signal.
Entrées de déclenchement : Chaque monostable possède deux entrées de déclenchement : une active sur front montant et une active sur front descendant, ainsi qu'une entrée Clear active à l'état BAS pour interrompre immédiatement l'impulsion.
Conseils Pro :
Stabilité des composants : Utilisez des condensateurs à faible fuite (film plastique ou tantale de qualité) pour la temporisation. L'utilisation de condensateurs électrolytiques standards à forte fuite peut fausser la durée de l'impulsion.
Découplage : Ce circuit est sensible aux variations de tension sur le rail VCC, car celles-ci affectent directement la charge du condensateur de temporisation. Un condensateur de 100 nF (céramique) est obligatoire, complété idéalement par un condensateur de filtrage plus important (10 µF) si les fils vers Rext/Cext sont longs.
Entrées inutilisées : Ne laissez jamais les entrées de déclenchement (A, B) ou Clear en l'air. Si elles ne sont pas utilisées, elles doivent être fixées à des niveaux logiques stables (VCC ou GND) pour éviter tout déclenchement parasite dû au bruit.
Maintenance (NOS) : Le 74123 est un classique dans les équipements de test et les systèmes de temporisation vintage. Si un monostable ne déclenche plus ou produit une impulsion instable, vérifiez en priorité le condensateur Cext, car les composants électrolytiques d'époque ont souvent séché, modifiant leur valeur et leur impédance.
