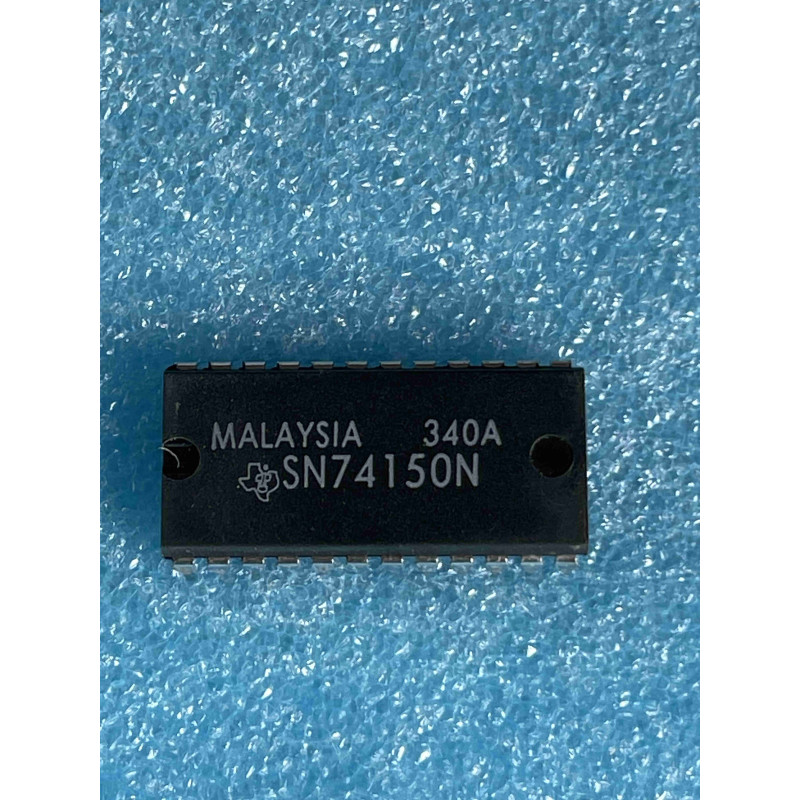

Le SN74150N de Texas Instruments est un multiplexeur de données 16 vers 1 extrêmement puissant. Il permet de sélectionner l'une des 16 entrées de données et de diriger son état vers une sortie unique, en utilisant un code d'adressage binaire de 4 bits.
Note technique :
Fonctionnement : Les entrées de données sont nommées $E_0$ à $E_{15}$. Les entrées d'adresse (S0, S1, S2, S3) déterminent laquelle des 16 entrées est sélectionnée. La sortie est inversée (si l'entrée sélectionnée est à l'état HAUT, la sortie est à l'état BAS).
Entrée Strobe (Enable) : Une entrée Strobe active à l'état BAS permet de valider le fonctionnement du multiplexeur. Si le Strobe est à l'état HAUT, la sortie est forcée à l'état HAUT indépendamment des données.
Complexité : Avec 24 broches, ce composant est une véritable plaque tournante pour les bus de données, permettant de passer d'un bus parallèle 16 bits vers un flux série ou d'acheminer des signaux complexes vers un processeur.
Conseils Pro :
Découplage : Le boîtier DIP-24 étant imposant et le multiplexeur traitant jusqu'à 16 lignes de données simultanément, les appels de courant lors de la commutation peuvent être significatifs. Utilisez un condensateur de 100 nF (céramique) au plus proche de la broche VCC (24) et de la masse (12).
Entrées inutilisées : Ne laissez jamais les entrées de données flottantes, car cela pourrait introduire du bruit sur la ligne de sortie lors de la commutation. Reliez les entrées inutilisées à la masse ou au VCC.
Logique Inversée : N'oubliez jamais que la sortie est inversée. Si vous avez besoin d'une sortie non-inversée, vous devrez ajouter un inverseur (comme le 7404 ou 7405) en sortie du signal de données.
Maintenance (NOS) : Ce CI est une pièce maîtresse dans les architectures informatiques vintage (systèmes à base de 8080 ou Z80, par exemple). Si vous constatez des erreurs dans le routage des données de votre système, vérifiez l'entrée Strobe : si elle est flottante ou instable, le multiplexeur peut commuter de manière aléatoire, corrompant vos données.
