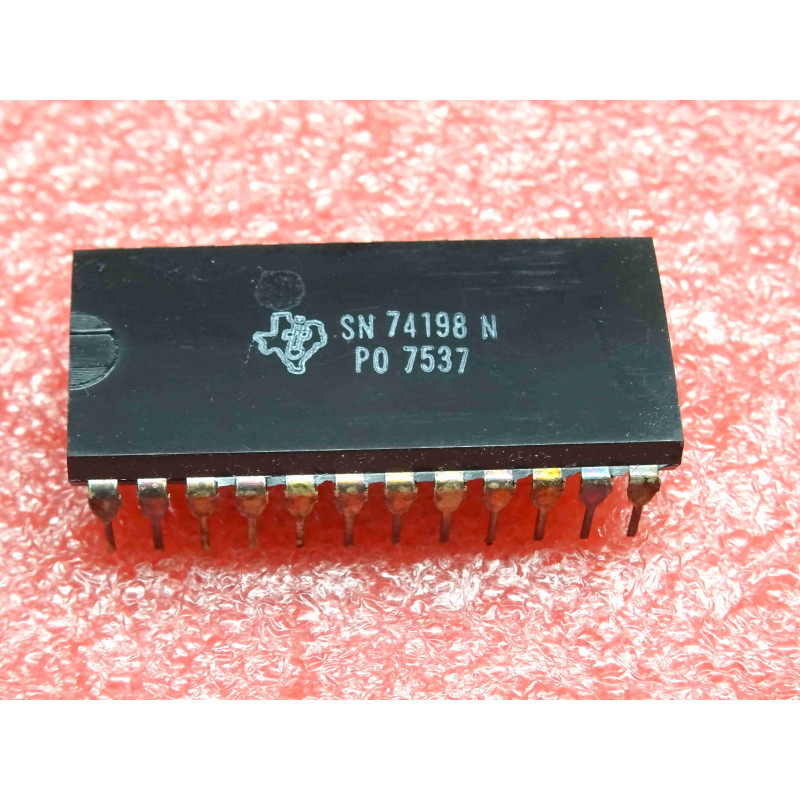

Le SN74198N est un circuit intégré logique de la famille TTL standard (Série 7400), fabriqué historiquement par Texas Instruments. Logé dans un boîtier DIP24, ce composant est un registre à décalage bidirectionnel de 8 bits à haute performance. Il offre une polyvalence exceptionnelle grâce à ses quatre modes de fonctionnement distincts : entrée parallèle/sortie parallèle, décalage vers la droite (Shift-Right), décalage vers la gauche (Shift-Left) et maintien de l'état (Hold). C'est un composant central pour la manipulation de données binaires, la conversion série/parallèle et les unités arithmétiques des ordinateurs et automates des années 70 et 80.
Note technique :
Contrôle des Modes (S0, S1) : Les opérations sont entièrement synchrones (cadencées sur le front montant de l'horloge CLK) et déterminées par l'état des broches de sélection :
S0=0, S1=0 : Maintien (Hold) – Les données restent figées.
S0=1, S1=0 : Décalage à droite (Shift-Right) – Les données se déplacent vers Q7.
S0=0, S1=1 : Décalage à gauche (Shift-Left) – Les données se déplacent vers Q0.
S0=1, S1=1 : Chargement parallèle (Parallel Load) – Les 8 bits d'entrée (A à H) sont copiés d'un coup.
Clear Asynchrone : La broche de remise à zéro générale (CLR) est active au niveau bas (0V) et s'exécute immédiatement, sans attendre l'impulsion d'horloge.
Conseils Pro :
Le piège des lignes de sélection (S0 / S1) flottantes : En technologie TTL standard, une broche laissée en l'air (flottante) est interprétée par le silicium comme un niveau logique haut (1). Si vos pistes de contrôle d'époque s'oxydent ou se coupent, le SN74198N se bloquera automatiquement en mode Chargement Parallèle (S0=1, S1=1), paralysant complètement la fonction de décalage de la carte.
Diagnostic d'Horloge & Remplacement : 1. Le basculement de ce registre consomme un pic de courant important sur le rail 5V. Si le circuit saute des bits ou décale les données de manière erratique, vérifiez la présence d'un condensateur de découplage céramique de 100 nF installé au plus près des broches d'alimentation (VCC/GND).
2. Ce grand format DIP24 est typique des premiers ordinateurs 8 bits et des cartes logiques d'automations lourdes. Ce composant d'origine New Old Stock Texas Instruments garantit le respect strict des temps de maintien (hold time) requis par les bus de données d'époque.
