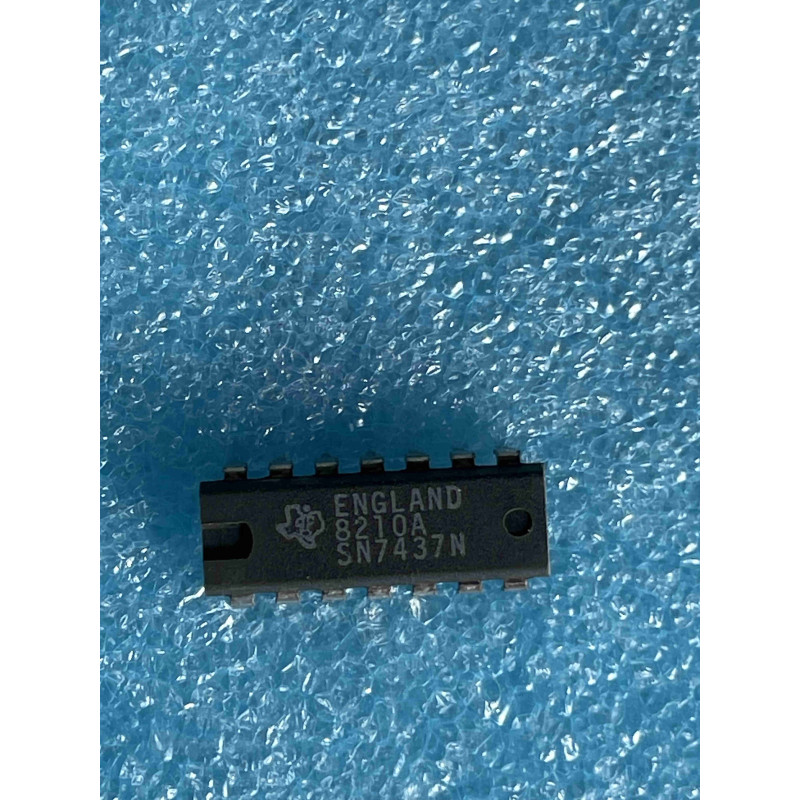

Le SN7437N de Texas Instruments est une porte NAND quadruple à 2 entrées, mais avec une particularité essentielle : ses sorties sont des buffers haute capacité (Buffer Gates). Elles sont conçues pour piloter des charges plus importantes que les portes NAND standard (comme le 7400).
Note technique :
Capacité de pilotage (Drive Capability) : Alors qu'une porte NAND standard TTL peut typiquement piloter 10 charges unitaires (Fan-out de 10), le 7437 est optimisé pour piloter jusqu'à 30 charges unitaires. C'est le composant idéal pour les signaux d'horloge ou les lignes de bus qui doivent être distribués vers de nombreuses entrées simultanément.
Fonctionnement : La logique est identique au 7400 (NAND). La sortie est à l'état BAS uniquement si les deux entrées sont à l'état HAUT.
Temps de réponse : En raison de leur capacité de courant accrue, les portes 7437 ont des délais de propagation légèrement différents des portes NAND standard. Elles sont conçues pour maintenir des fronts de montée et de descente propres même lorsqu'elles sont fortement chargées capacitivement.
Conseils Pro :
Découplage : Étant donné leur capacité à commuter des courants plus élevés, le découplage est crucial. Utilisez impérativement un condensateur de 100 nF (céramique) entre VCC (14) et la masse (7), placé au plus près du boîtier pour éviter les rebonds de courant sur le rail d'alimentation.
Entrées inutilisées : Comme pour tout TTL, ne laissez jamais les entrées flotter. Si vous n'utilisez qu'une porte, connectez les entrées des portes inutilisées à VCC ou à la masse pour éviter une consommation de courant excessive et des oscillations parasites.
Maintenance (NOS) : Ce CI est fréquemment utilisé dans les sections "horloge" ou "bus" des vieux systèmes. Si vous constatez un signal qui semble "affaibli" ou dont les niveaux logiques ne sont pas francs lorsqu'il est distribué sur toute la carte, le remplacement d'une porte standard par un 7437 (si le PCB le permet) ou le remplacement d'un 7437 défectueux peut résoudre des problèmes de synchronisation intermittents.
