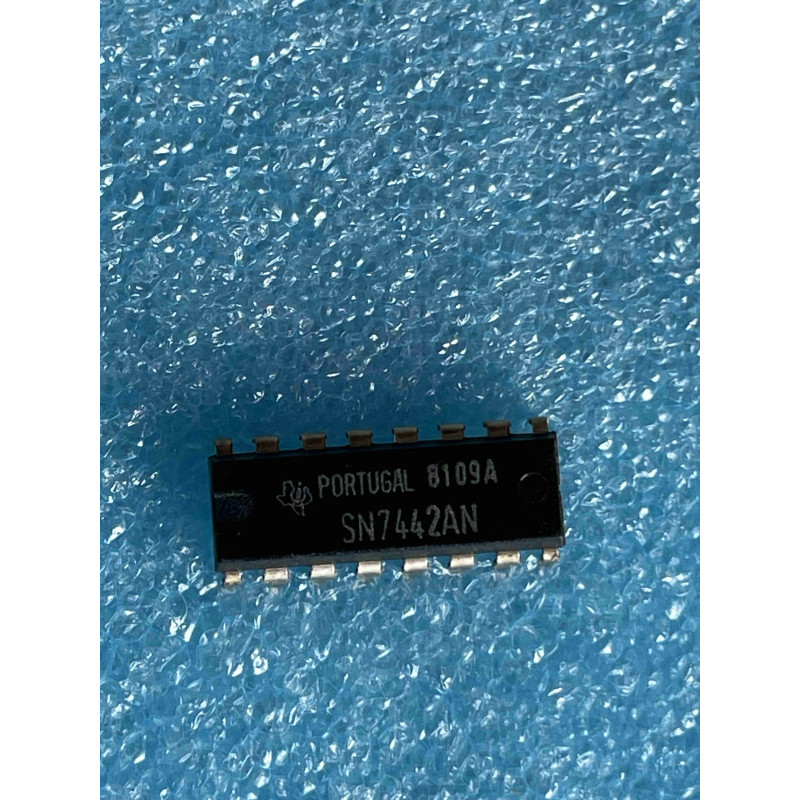

Le SN7442AN de Texas Instruments est un décodeur complexe "4 lignes vers 10 lignes" (BCD vers Décimal). Il transforme un code binaire 4 bits (codé en décimal) en une sortie active parmi dix.
Note technique :
Fonctionnement : Il prend en entrée un code BCD (4 bits : A, B, C, D). Selon la combinaison, l'une des dix sorties (0 à 9) passe à l'état BAS (Active LOW), tandis que les neuf autres restent à l'état HAUT.
Validation : Si le code d'entrée est supérieur à 9 (ex: 1010 à 1111), toutes les sorties restent à l'état HAUT. Cela en fait un outil de contrôle idéal pour s'assurer qu'une séquence numérique reste strictement dans la plage 0-9.
Sorties : Ce sont des sorties de type totem-pole standard, capables de piloter directement des indicateurs LED ou des entrées logiques sans résistance de rappel externe.
Conseils Pro :
Découplage : Comme ce CI peut commuter rapidement entre les différentes lignes de sortie, placez un condensateur de 100 nF (céramique) entre la broche VCC (16) et la masse (8) pour assurer une stabilité de commutation.
Entrées : Les entrées BCD doivent être stable. Si vous connectez ce CI à un compteur (comme le 7490 ou 74190), assurez-vous que les niveaux logiques de sortie du compteur sont bien compatibles avec les seuils d'entrée du 7442.
Maintenance (NOS) : Le 7442 est une pièce maîtresse dans les afficheurs numériques vintage et les interfaces homme-machine. En restauration, si vous constatez qu'un chiffre ne s'affiche jamais sur votre afficheur, testez la sortie correspondante du 7442. Si elle reste bloquée au niveau HAUT alors que l'entrée BCD est correcte, le CI est probablement défectueux.
Attention aux confusions : Ne pas confondre avec le 7447 qui est un décodeur BCD vers 7 segments. Le 7442 est un décodeur "1 de 10" pur, utilisé pour sélectionner des banques de mémoire ou piloter des lampes néon Nixie (avec un étage de puissance haute tension).
