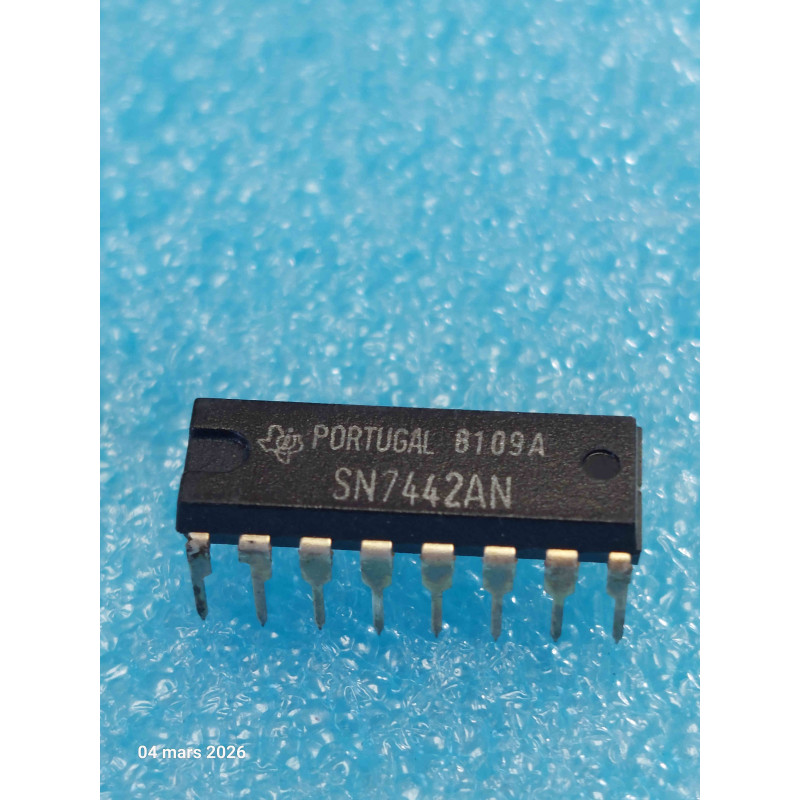

Le SN7442AN est un décodeur de haute performance de la famille TTL. Il convertit un code binaire 4 bits (BCD - Binary Coded Decimal) en une seule sortie active parmi dix (0 à 9). C'est un composant essentiel pour le routage de signaux ou la sélection de lignes dans des systèmes numériques.
Note technique :
Fonctionnement : Lorsqu'une valeur BCD (de 0000 à 1001) est appliquée aux entrées A, B, C, D, la sortie correspondante passe à l'état BAS (0V). Toutes les autres sorties restent à l'état HAUT. Si une valeur supérieure à 1001 (9) est entrée, aucune sortie ne s'active (toutes restent au niveau HAUT).
Sorties Actives BAS : Cette caractéristique est très pratique pour piloter directement des voyants ou des entrées logiques nécessitant un "0" pour être activées.
Usage : Indispensable pour la sélection de canaux, le décodage d'adresses, ou pour piloter des compteurs décimaux à indicateurs lumineux.
Conseils Pro :
Interfaçage : Comme les sorties sont actives à l'état BAS, si vous souhaitez piloter des LEDs (par exemple, pour afficher le chiffre actif), branchez la cathode de chaque LED sur la sortie du 7442 et l'anode à travers une résistance au VCC (+5V).
Maintenance (NOS) : Ces composants NOS sont très robustes. Avant insertion, vérifiez que les broches sont parfaitement propres. Un léger nettoyage à la gomme abrasive fine suffit généralement à rétablir une excellente conductivité.
Découplage : Avec 16 broches et une logique interne complexe, le 7442 peut être sensible aux pics de tension lors des commutations. Un condensateur céramique de 100 nF entre la broche 16 (VCC) et la broche 8 (GND), placé au plus près du boîtier, est fortement recommandé pour stabiliser son fonctionnement.
Support : Pour toute restauration de matériel vintage, le montage sur support tulipe est fortement recommandé. Cela évite les contraintes thermiques lors du soudage et permet une maintenance simplifiée si le composant devait être testé ou remplacé ultérieurement.
