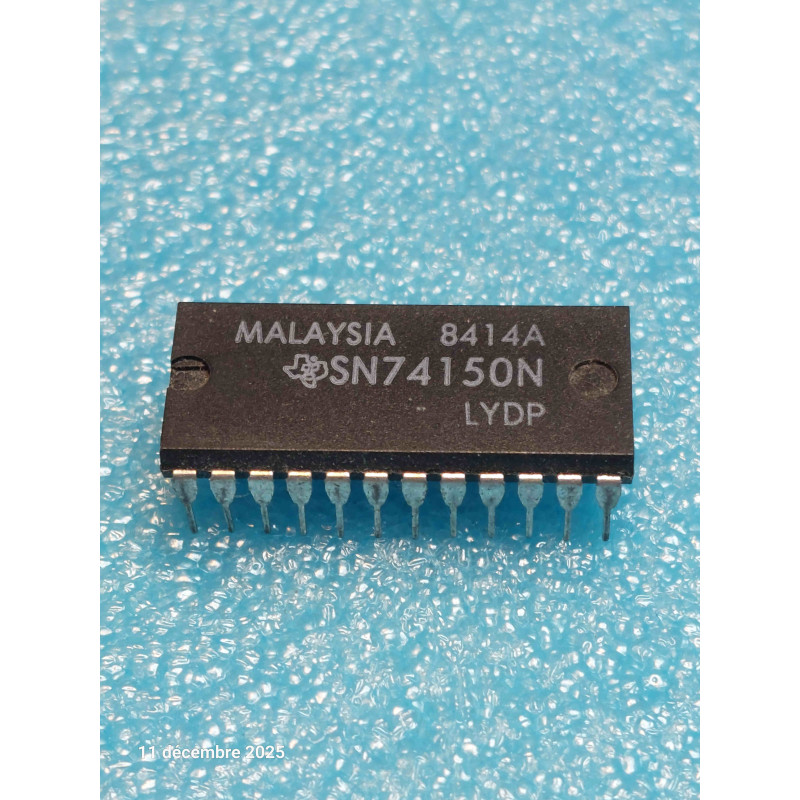

Le SN74150N est un multiplexeur de données "16-vers-1" classique de la famille TTL (Transistor-Transistor Logic). Il permet de sélectionner l'une des 16 entrées de données et de la diriger vers une sortie unique, en fonction de la valeur binaire appliquée sur ses 4 entrées de sélection.
Note technique :
Fonctionnement : Grâce à 4 entrées de sélection (A, B, C, D), vous adressez l'une des 16 entrées (E0 à E15). Le signal présent à l'entrée choisie est transmis à la sortie (inversée).
Entrée Strobe (Enable) : Une entrée de validation active à l'état BAS permet d'activer ou de désactiver la sortie. Lorsqu'elle est au niveau HAUT, la sortie est forcée à l'état HAUT (indépendamment des autres entrées).
Usage : Indispensable dans les architectures d'ordinateurs anciens pour la sélection de bus, l'adressage de données ou comme générateur de fonctions logiques combinatoires.
Conseils Pro :
Logique inversée : Notez bien que ce composant possède une sortie inversée ($\bar{W}$). Si votre logique attend un signal non-inversé, vous devrez ajouter un inverseur (type 7404) en sortie.
Maintenance (NOS) : Les composants TTL de la série 74xx sont extrêmement robustes. Toutefois, comme il s'agit d'un boîtier DIP-24 (large), manipulez les broches avec soin. L'usage d'un support tulipe est fortement recommandé pour protéger le composant de la chaleur lors de la soudure sur un PCB vintage.
Découplage : La famille TTL 74xx standard génère des pics de courant significatifs lors des commutations. Un condensateur céramique de 100 nF placé au plus près des broches VCC (24) et GND (12) est essentiel pour éviter des erreurs logiques ou des oscillations sur les signaux sélectionnés.
Compatibilité : Il est compatible avec tous les circuits de la série 74xx. Si vous restaurez une machine, vérifiez bien la présence du suffixe "N" qui confirme le format DIP (Dual In-line) en plastique.
