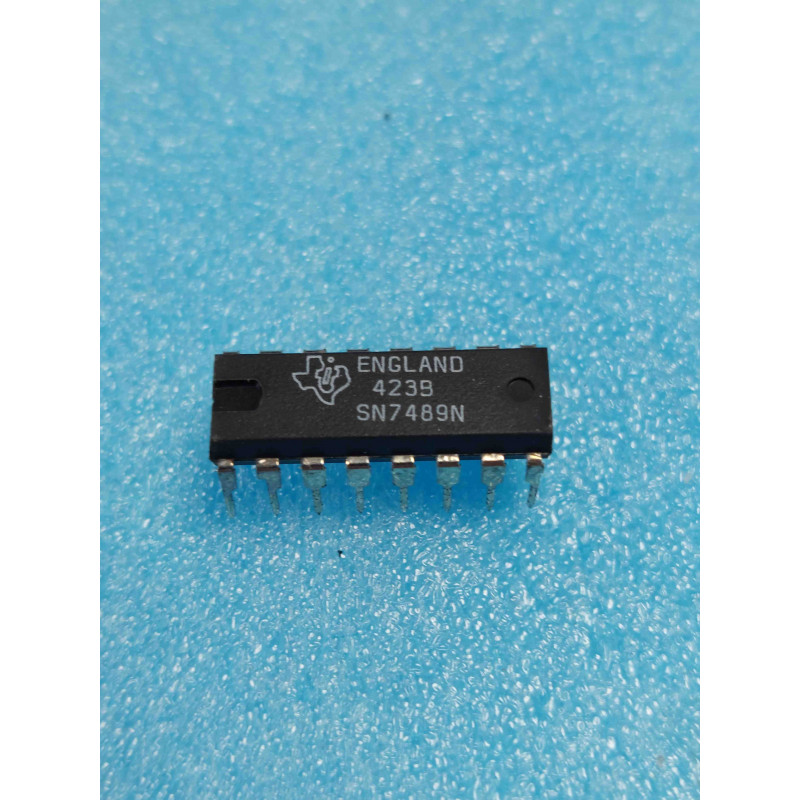

Le SN7489N est un circuit intégré de mémoire RAM bipolaire 64 bits, organisé en 16 mots de 4 bits chacun. Produit par Texas Instruments (dans la gamme TTL 7400), il s'agit d'un composant historique, typique de l'informatique des années 70 et 80, souvent recherché aujourd'hui pour la maintenance de matériel électronique vintage.
Note technique :
Fonctionnement : Il s'agit d'une mémoire RAM à accès aléatoire (Read/Write Memory). Les données sont écrites ou lues en fonction des signaux appliqués aux entrées de contrôle de sélection et d'écriture.
Technologie Bipolaire : Contrairement aux mémoires CMOS modernes, la technologie bipolaire TTL est rapide mais consomme une quantité d'énergie nettement plus élevée.
Sorties : Les sorties sont à collecteur ouvert (Open-Collector), ce qui permet de connecter plusieurs composants en "bus" pour étendre la capacité mémoire.
Conseils Pro :
Manipulation (NOS) : Bien que ce soit du "New Old Stock", ces composants ont souvent plusieurs décennies. Avant de les intégrer dans un circuit, vérifiez l'état des pattes (oxydation). Un nettoyage léger avec une gomme propre ou une solution adaptée peut être nécessaire si les broches ont terni.
Support : En raison de leur rareté et de leur valeur historique, il est fortement recommandé d'utiliser un support tulipe (socket) plutôt que de souder le CI directement sur votre carte. Cela facilite son remplacement sans risquer de surchauffer le boîtier lors d'une future intervention.
Compatibilité : Si vous remplacez ce CI dans un appareil vintage, assurez-vous de respecter les niveaux logiques TTL standards. Des composants CMOS modernes ne sont pas toujours compatibles sans adaptation de niveau.
