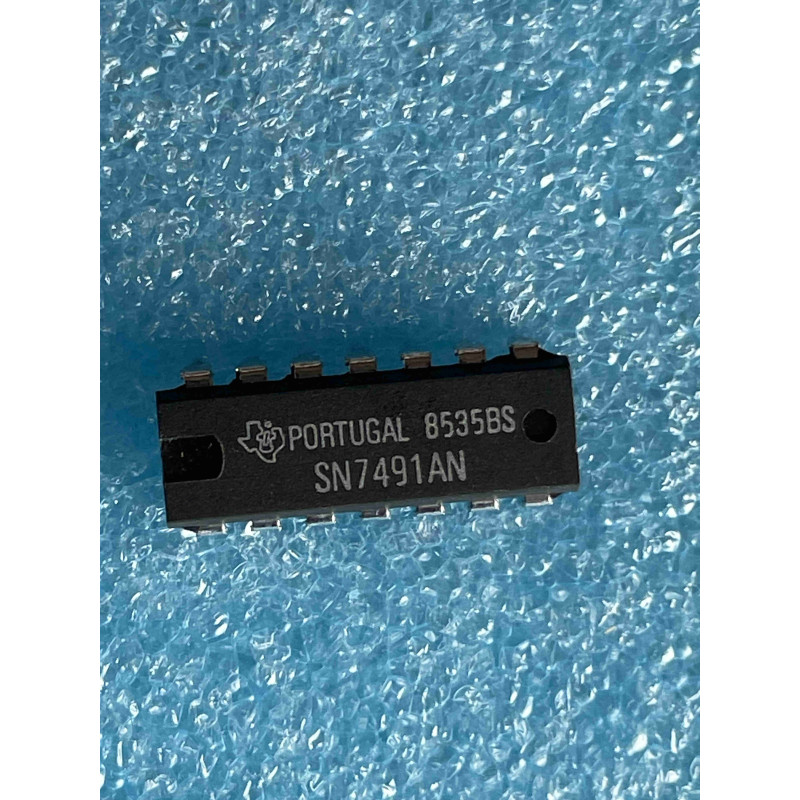

Le SN7491AN de Texas Instruments est un registre à décalage série 8 bits de type Serial-In, Serial-Out (SISO). Il est conçu pour le stockage temporaire de données en série, le délai de propagation de signaux numériques, ou la conversion de flux de données.
Note technique :
Fonctionnement : Ce registre possède deux entrées de données (A et B) qui sont combinées par une porte logique AND avant d'être injectées dans le registre. Cela permet d'utiliser l'une des entrées comme une entrée "Enable" (si l'une est à la masse, l'entrée est bloquée).
Décalage : Les données sont décalées d'une position vers la droite à chaque front montant de l'horloge (Clock).
Sorties : Le composant fournit la sortie directe (Q7) et la sortie complémentée (/Q7), ce qui est extrêmement pratique pour inverser le flux de données sans ajouter de porte logique externe.
Conseils Pro :
Découplage : Comme tout registre TTL effectuant des décalages rapides, le bruit de commutation sur le rail VCC est présent. Utilisez impérativement un condensateur de 100 nF (céramique) entre la broche VCC (14) et la masse (7).
Entrées : Les entrées A et B ne doivent pas être laissées flottantes. Si vous n'utilisez qu'une seule entrée de données, connectez l'autre entrée (A ou B) au VCC pour maintenir la porte AND active.
Maintenance (NOS) : Le 7491 est un composant historique, souvent trouvé dans les premiers systèmes de télécommunications ou de traitement de flux série. Si vous restaurez une machine ancienne et que les données "s'effacent" ou sont corrompues après quelques cycles d'horloge, vérifiez la stabilité de votre signal d'horloge (broches 11 et 12) : un signal d'horloge trop lent ou avec des rebonds est la cause principale d'erreur sur ce type de registre ancien.
Note sur le boîtier : Bien que ce soit un DIP-14, assurez-vous de bien vérifier le brochage dans votre documentation technique spécifique, car la configuration des entrées de données et de l'horloge est très spécifique au 7491.
