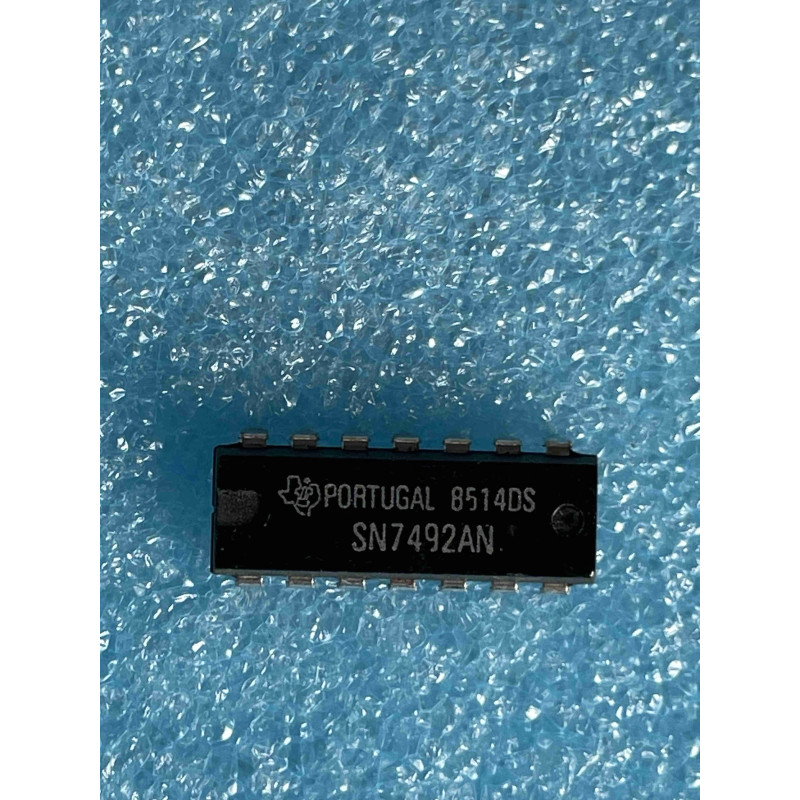

Le SN7492AN de Texas Instruments est un compteur asynchrone conçu spécifiquement pour effectuer une division par 12 (diviseur par 2 suivi d'un diviseur par 6). C'est un composant spécialisé très efficace pour générer des bases de temps spécifiques en logique TTL.
Note technique :
Structure Interne : Il contient deux sections distinctes : un diviseur par 2 (bascule unique) et un diviseur par 6 (compteur asynchrone).
Flexibilité : En reliant la sortie du diviseur par 2 à l'entrée du diviseur par 6, vous obtenez une division totale par 12. Vous pouvez également utiliser les deux sections séparément pour obtenir des divisions par 2 et par 6 de manière indépendante.
Remise à zéro : Il dispose de deux entrées de remise à zéro (Master Reset) qui, lorsqu'elles sont activées, forcent les sorties à l'état BAS.
Conseils Pro :
Applications : Ce composant est idéal pour les divisions de fréquence où le facteur 12 est requis, comme dans certains circuits d'horloges numériques (passage de 60Hz à 5Hz, ou de 12 heures à un cycle de base).
Découplage : Comme pour tous les compteurs asynchrones de la série 74, un condensateur de 100 nF (céramique) entre la broche VCC (5) et la masse (10) est impératif pour éviter les erreurs de comptage dues au bruit sur l'alimentation.
Entrées : Les entrées de remise à zéro (MR1, MR2) ne doivent jamais rester flottantes. Si elles ne sont pas utilisées, reliez-les impérativement à la masse.
Maintenance (NOS) : Le 7492 est un composant robuste souvent présent dans l'instrumentation de mesure et les générateurs de signaux vintage. Si votre compteur semble compter de manière erratique, vérifiez la propreté du signal d'entrée sur la broche 14 (entrée du diviseur par 2), car comme tout compteur asynchrone, il est sensible aux fronts d'horloge "mous" ou bruités.
