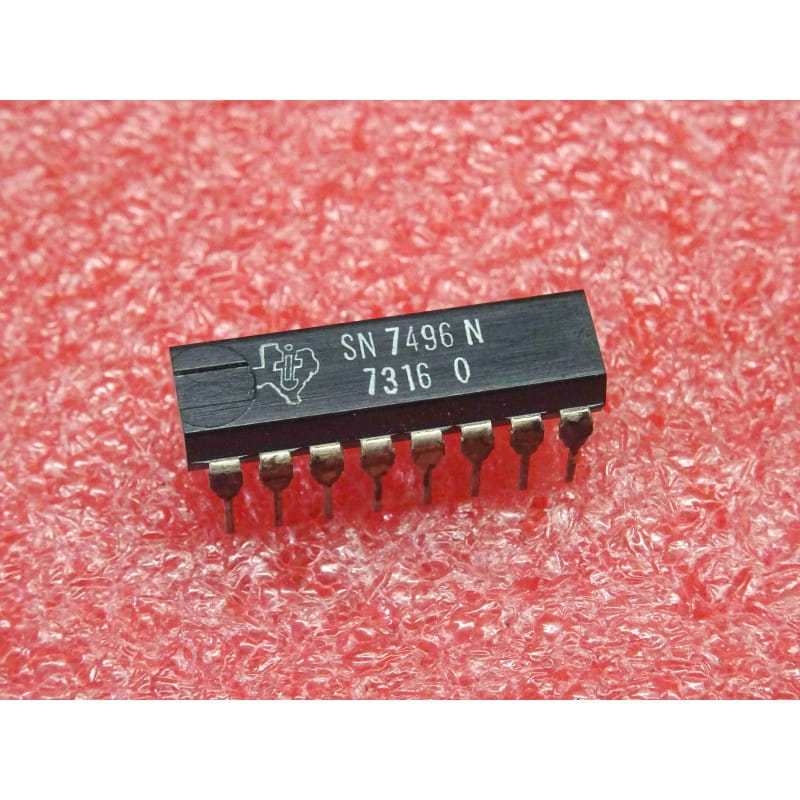

Le SN7496N (ou SN 7496 N) est un circuit intégré monolithique logique d'époque de la célèbre famille TTL (Série 74). Logé dans un boîtier plastique standard DIP16 (16 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est un registre à décalage de 5 bits composé de cinq bascules R-S de type maître-esclave interconnectées.
C'est une puce logique fondamentale de la première génération d'ordinateurs personnels, de cartes de contrôle industrielles et de circuits numériques des années 70 et 80. Elle permet de stocker, de convertir (parallèle-série ou série-parallèle) et de manipuler des blocs de données de 5 bits.
Polyvalence d'interfaçage : Le SN7496N offre plusieurs modes de fonctionnement combinables :
Entrée Série (Serial Input) : Pour faire entrer les données bit par bit.
Sorties Parallèles (QA à QE) : Permet de lire instantanément l'état des 5 bits stockés dans le registre.
Entrées de Préréglage Parallèle (Preset) : Permet de charger directement et de manière asynchrone un mot de 5 bits dans le registre.
Remise à zéro générale (Clear) : Une entrée de mise à zéro asynchrone permet de réinitialiser instantanément toutes les bascules à l'état bas (0).
Technologie TTL Standard : Entièrement compatible avec tous les circuits logiques d'époque de la série 74 (portes logiques, compteurs, décodeurs).
Le piège absolu des broches d'alimentation (Hors standards DIP16) :
C'est le piège le plus classique et le plus redoutable du SN7496 !
Sur la majorité des circuits intégrés à 16 broches (DIP16), l'alimentation se trouve sur la broche 16 (VCC) et la masse sur la broche 8 (GND).
Attention : Sur le SN7496, l'alimentation positive (+5V) est située sur la broche 5 (VCC) et la masse est sur la broche 12 (GND). Si vous concevez une carte ou si vous testez le composant sur une platine d'essai en appliquant le schéma standard (16/8), vous risquez de détruire instantanément cette puce d'époque.
Le diagnostic d'un registre bloqué (Signaux de contrôle) :
Si vos données ne se décalent pas ou si les sorties restent muettes :
La broche Clear (broche 16) : L'entrée de remise à zéro est active à l'état bas. Pour que le registre fonctionne et accepte des données, la broche 16 doit impérativement être maintenue à l'état logique haut (+5V). Si elle est reliée à la masse (0V), le registre reste figé à zéro.
Le signal d'horloge (broche 1 - Clock) : Le décalage des bits s'effectue lors de la transition de l'état bas vers l'état haut (front montant du signal d'horloge). Assurez-vous que le signal d'horloge est propre et exempt de rebonds mécaniques (si vous utilisez un bouton poussoir pour vos tests, utilisez un circuit anti-rebond).
L'activation du chargement parallèle (broche 8 - Preset Enable) : Pour charger des données présentes sur les entrées de préréglage (Preset), appliquez une impulsion positive (état haut) sur la broche 8.
Précautions de montage d'époque :
Pour faciliter vos mesures à l'oscilloscope ou au testeur logique et préserver les pistes en cuivre fragiles de vos circuits imprimés vintages, utilisez systématiquement un support tulipe de précision DIP16 de haute qualité.
Soudez le support vide à 310 degrés Celsius maximum avec de la soudure plomb-étain traditionnelle, laissez refroidir, puis insérez délicatement le composant à froid.
