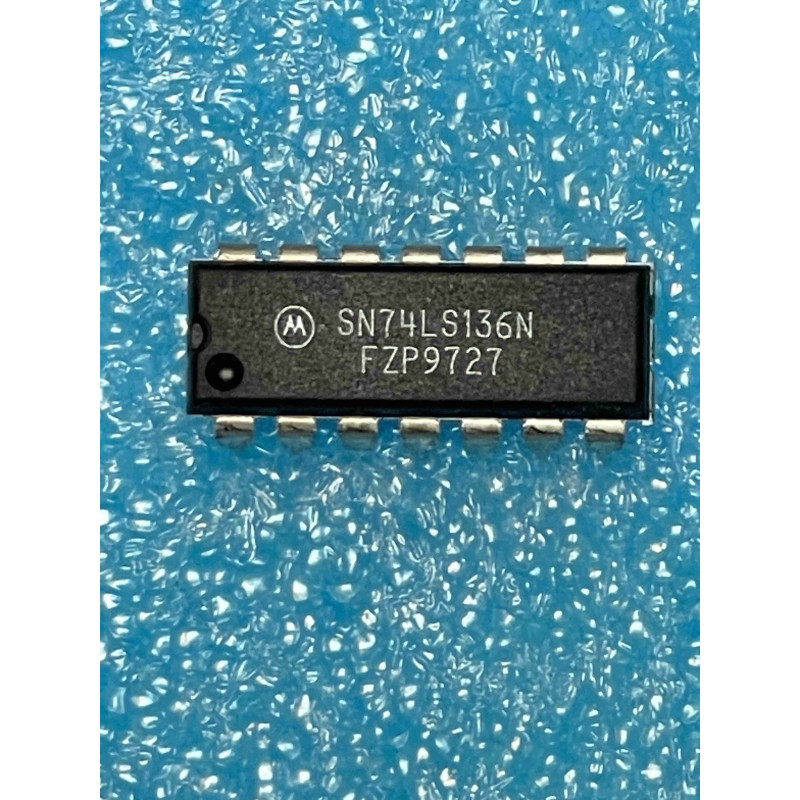

Le SN74LS136N (Motorola) est un circuit logique de la famille TTL série 74LS (Low-power Schottky). Il contient quatre portes logiques OU-Exclusif (XOR) indépendantes, caractérisées par une sortie à collecteur ouvert.
Note technique :
Collecteur ouvert : Contrairement aux portes XOR standard, les sorties de ce circuit ne peuvent pas délivrer de courant (état haut actif). Elles peuvent uniquement mettre la sortie à la masse (état bas). Pour obtenir un niveau haut, l'ajout d'une résistance de tirage (pull-up) externe connectée à VCC est obligatoire.
Fonction OU-Exclusif : La sortie est à l'état haut (via la résistance de pull-up) seulement si les deux entrées sont à des niveaux logiques différents.
Wired-OR : Sa configuration à collecteur ouvert permet de relier plusieurs sorties ensemble pour réaliser des fonctions logiques câblées (Wired-OR), très courantes dans les systèmes de décodage d'adresses vintage.
Conseils Pro :
Résistance de Pull-up : N'oubliez jamais d'ajouter une résistance entre la broche de sortie et le VCC (5V). Sans cette résistance, votre signal de sortie sera "flottant" (haute impédance) et ne pourra jamais monter à l'état logique haut. Une valeur entre 1 kOhm et 4,7 kOhm est recommandée.
Compatibilité TTL : Comme il s'agit de la série LS, ce composant est parfaitement compatible avec les entrées TTL standards. Alimentation stricte à 5V.
Maintenance (NOS) : Ce CI est classique dans les interfaces de bus, les générateurs de parité ou les circuits de décodage d'adresses Motorola/Intel des années 70-80. Si vous constatez une sortie bloquée à 0V alors qu'elle devrait être haute, vérifiez que votre résistance de pull-up n'est pas déconnectée ou défectueuse.
