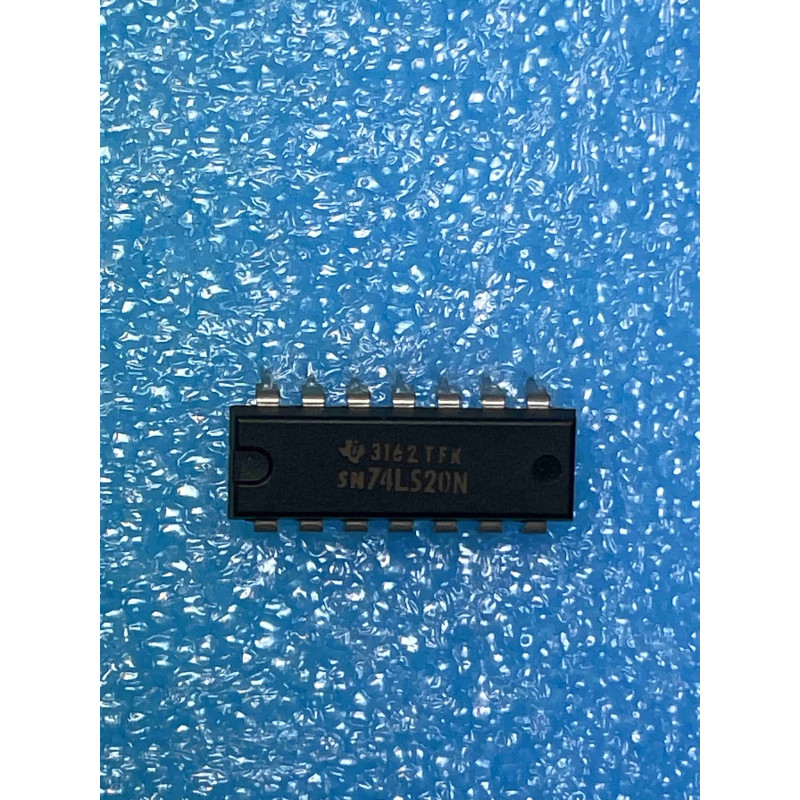

Le SN74LS20N (de Texas Instruments) est un circuit logique de la famille TTL Schottky (LS). Il contient deux portes NON-ET (NAND) indépendantes, chacune possédant 4 entrées. C'est un composant fondamental pour la réduction de logique combinatoire simple.
Note technique :
Logique NON-ET (NAND) : La sortie de chaque porte est à l'état BAS (0) seulement si toutes les 4 entrées sont simultanément à l'état HAUT (1). Si au moins une des entrées est au niveau BAS (0), la sortie passe immédiatement au niveau HAUT (1).
Polyvalence : Avec ses 4 entrées par porte, le 74LS20 permet de vérifier des conditions complexes avec un seul boîtier, optimisant ainsi l'espace sur vos cartes électroniques.
Conseils Pro :
Entrées inutilisées : Pour garantir un fonctionnement correct et éviter toute consommation inutile ou oscillation, toutes les entrées inutilisées doivent être reliées à un niveau logique HAUT (5V). Ne jamais laisser une entrée de porte NAND "en l'air" (flottante) sur une technologie TTL.
Découplage : Comme pour toute la série 74LS, placez un condensateur de 100 nF entre VCC (broche 14) et GND (broche 7) au plus proche du circuit intégré pour assurer la stabilité des fronts de commutation.
Maintenance (NOS) : Utilisé couramment dans le décodage d'adresses ou les systèmes de contrôle logique. Si une fonction logique ne se déclenche pas, vérifiez avec un voltmètre que les 4 entrées sont bien toutes au niveau haut (H). Une simple tension résiduelle ou une fuite sur une entrée peut maintenir la sortie à l'état haut par erreur.
