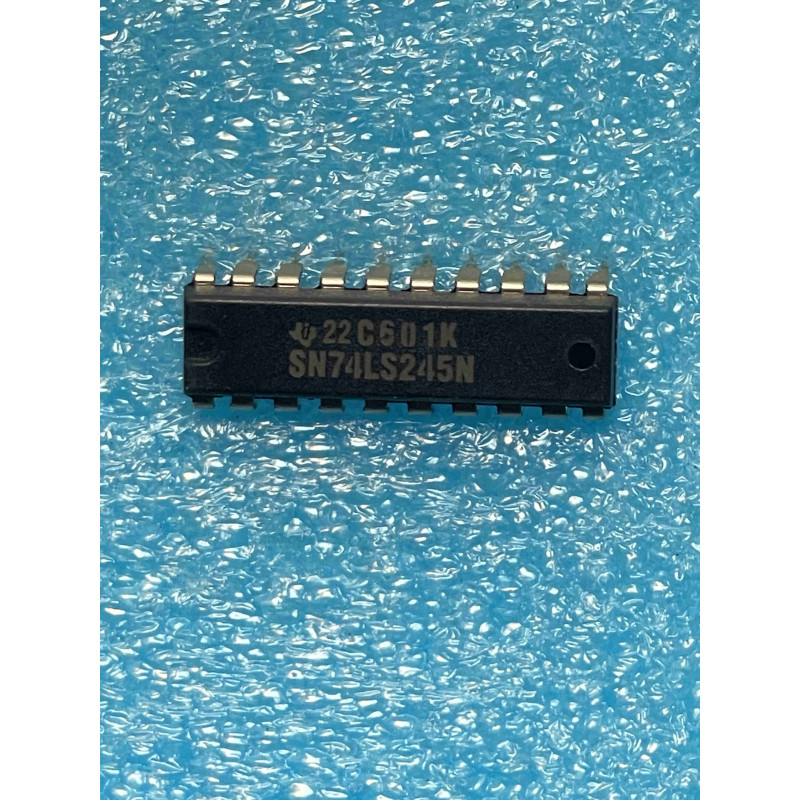

Le SN74LS245N de Texas Instruments est un émetteur-récepteur (transceiver) de bus bidirectionnel à 8 bits (octal). Il est conçu pour l'interfaçage entre deux bus de données, permettant de transférer des informations dans les deux sens tout en isolant électriquement les deux sections de votre système.
Note technique :
Fonctionnement bidirectionnel : Le sens du transfert de données est déterminé par la broche DIR (Direction). Si DIR est au niveau HAUT, les données vont du port A vers le port B. Si DIR est au niveau BAS, elles vont du port B vers le port A.
Sorties 3-États (Tri-state) : L'entrée /G (Output Enable) permet de déconnecter complètement les sorties du bus. Lorsqu'elle est au niveau HAUT, les deux ports A et B sont en haute impédance, permettant au composant d'être "transparent" sans perturber le bus.
Capacité de pilotage : Contrairement aux portes logiques standards, ce CI est conçu pour "driver" (piloter) des lignes de bus avec une capacité importante, ce qui est indispensable pour les systèmes à microprocesseur.
Conseils Pro :
Protection du bus : Le 74LS245 est le composant standard pour protéger les broches d'un microprocesseur contre les courts-circuits ou les surtensions venant des périphériques. Si vous concevez une interface, placez ce composant entre votre CPU et le reste du système.
Découplage : Avec 8 voies de données pouvant commuter simultanément, le risque de bruit est élevé. Utilisez un condensateur de 100 nF (céramique) entre VCC (20) et la masse (10), placé au plus près du boîtier.
Gestion des états : Ne laissez jamais la broche /G ou DIR flotter. Des états indéterminés sur ces broches de contrôle peuvent provoquer des conflits de bus (deux composants tentant d'écrire sur le même bus simultanément), ce qui peut endommager vos CI.
Maintenance (NOS) : Ce composant est extrêmement courant dans les vieux ordinateurs (type Apple II, Commodore, etc.). Si vous avez une erreur de lecture/écriture sur le bus de données, le 74LS245 est souvent le coupable numéro un. Un test simple consiste à vérifier si le signal présent en entrée est identique à celui en sortie lorsque /G est actif.
