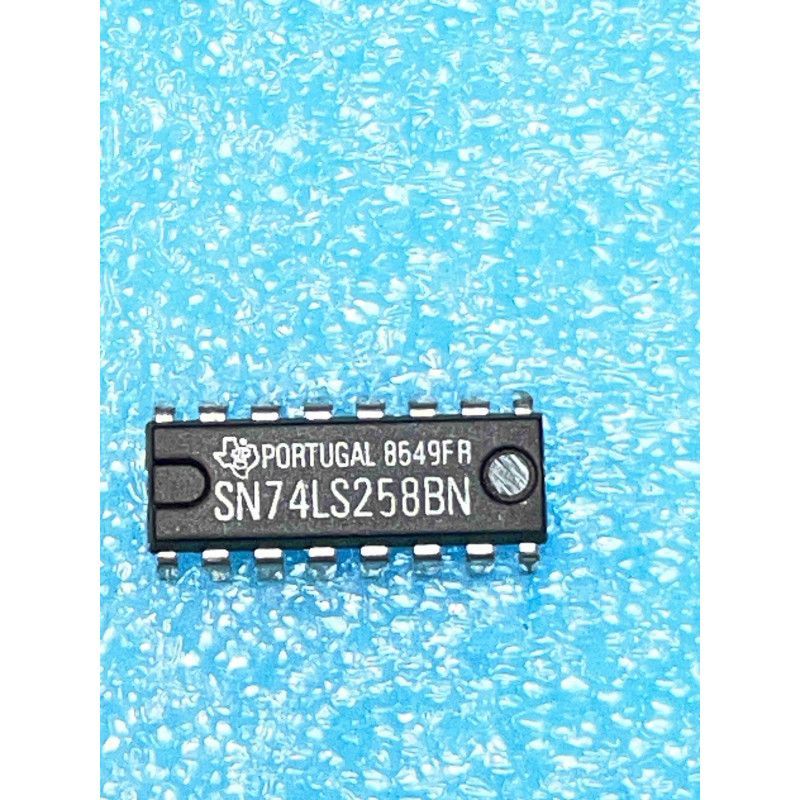

Le SN74LS258BN de Texas Instruments est un multiplexeur de données quadruple (4 bits) à 2 voies. Il est conçu pour sélectionner l'un des deux groupes de données (4 bits) et les diriger vers 4 sorties, avec la particularité de fournir des sorties inversées et de disposer de la technologie 3 états (Tri-state).
Note technique :
Sorties Inversées : Contrairement au 74LS257 qui fournit des sorties directes, le 74LS258 fournit les données inversées par rapport aux entrées sélectionnées.
Sorties 3-États : Grâce à l'entrée OE barre (Output Enable), les sorties peuvent être placées en haute impédance. Cela permet de connecter directement la sortie sur un bus partagé sans risquer de conflits avec d'autres composants.
Sélection : Une seule broche de sélection (S) permet de choisir entre le groupe de données A ou le groupe B pour les 4 canaux simultanément.
Conseils Pro :
Découplage : Comme tous les composants de la famille LS, placez un condensateur de 100 nF (céramique) au plus près des broches VCC (16) et masse (8) pour assurer une commutation stable des signaux sur le bus.
Gestion des Entrées : Ne laissez jamais les entrées de données ou de contrôle flottantes, car elles sont sensibles aux parasites qui pourraient modifier l'état des sorties de manière imprévisible.
Maintenance (NOS) : Très utilisé dans les systèmes informatiques anciens pour la gestion du multiplexage d'adresses ou de données sur les bus. Si vous constatez des données erronées lors de la lecture d'un bus, vérifiez le signal sur la broche OE barre : s'il est instable, le composant peut forcer des états logiques erronés sur le bus.
