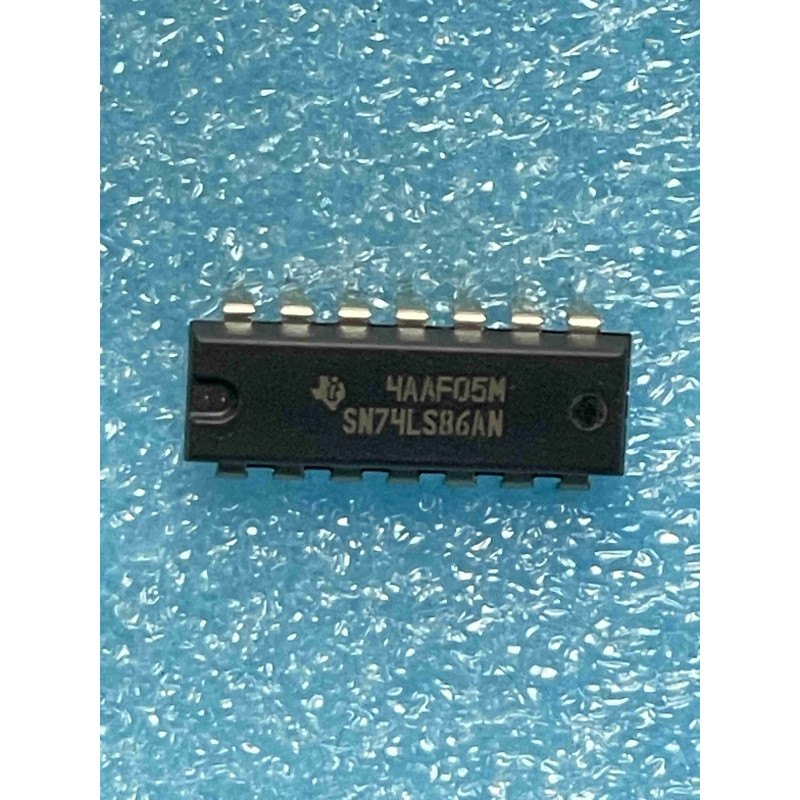

Le SN74LS86AN (de Texas Instruments) est un circuit logique de la famille TTL Schottky (LS) contenant quatre portes OU Exclusif (XOR) indépendantes à deux entrées. C'est un composant essentiel pour les opérations arithmétiques, la génération de parité et les circuits de cryptage simples.
Note technique :
Logique XOR : La sortie est à l'état HAUT (1) uniquement si les deux entrées sont à des états différents. Si les deux entrées sont identiques (toutes deux à 0 ou toutes deux à 1), la sortie est à l'état BAS (0).
Applications : Il est la brique de base pour construire des additionneurs complets (Full Adders), des comparateurs de mots binaires, ou pour inverser sélectivement un signal logique (si une entrée est à 1, l'autre est inversée).
Conseils Pro :
Entrées inutilisées : Comme pour toute la famille TTL, ne laissez pas les entrées inutilisées en l'air. Reliez-les à la masse (GND) ou au VCC selon la logique de votre circuit pour éviter les comportements erratiques.
Découplage : L'opération XOR étant très sensible au timing pour éviter les "glitches", un condensateur de 100 nF entre VCC (broche 14) et GND (broche 7) est impératif pour maintenir une intégrité du signal optimale lors des changements rapides d'état.
Maintenance (NOS) : Ce CI est fréquent dans les calculateurs et les circuits de traitement de signaux. Si un circuit de comparaison ou d'addition échoue, testez les portes XOR en injectant des niveaux haut/bas connus sur les entrées et vérifiez la sortie selon la table de vérité : si la sortie ne suit pas la logique XOR, le composant est défectueux.
