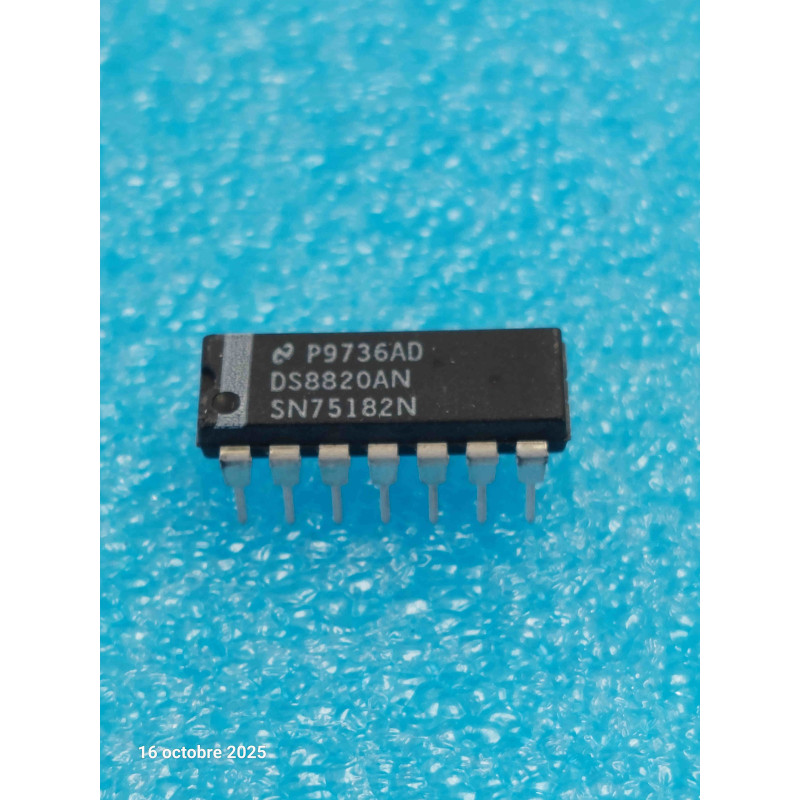

Le SN75182N (commercialisé également sous la référence DS8820AN chez National Semiconductor) est un circuit intégré logique analogique de haute performance contenant deux récepteurs de ligne différentiels indépendants. Conçu en technologie bipolaire et logé dans un boîtier DIP14, ce composant est spécifiquement développé pour décoder les signaux numériques transmis sur des lignes de transmission équilibrées ou asymétriques (paires torsadées) sur de longues distances. Il convertit les tensions différentielles d'entrée en niveaux logiques nets et compatibles avec les standards TTL ou DTL d'époque, tout en offrant une immunité exceptionnelle aux bruits de mode commun.
Note technique :
Entrées Strobe Indépendantes : Chaque récepteur possède sa propre broche de validation logique (Strobe). Si l'entrée Strobe d'un canal est maintenue au niveau logique bas (0V), la sortie correspondante est forcée au niveau haut (1), indépendamment du signal présent sur les entrées différentielles. Cela permet le multiplexage ou le blocage sélectif des données sur les bus.
Résistance d'Entrée Ajustable : Le circuit intègre des broches de terminaison permettant de connecter une résistance interne de bouclage pour adapter l'impédance de la ligne (généralement 50 à 100 ohms) afin d'éliminer les réflexions de signal sur les câbles longs.
Conseils Pro :
Le piège de la perte d'immunité au bruit (Lignes flottantes) : Si l'une des paires torsadées d'entrée d'époque vient à se couper en amont, les entrées différentielles se retrouvent flottantes. Le bruit électromagnétique ambiant fera basculer la sortie TTL de manière erratique à haute fréquence. Assurez-vous que les résistances de tirage (fail-safe) ou de terminaison d'origine sont bien fonctionnelles sur la carte pour forcer un état stable en cas de déconnexion du câble.
Diagnostic de Panne Inter-systèmes : 1. Ce composant est conçu pour encaisser des tensions de mode commun de ±15V. Si la différence de potentiel de masse entre le boîtier émetteur et le boîtier récepteur dépasse cette valeur (à cause d'une mauvaise mise à la terre de l'usine ou de la machine), l'étage d'entrée différentiel de la puce subira un choc électrique et sera détruit, bloquant la transmission.
2. Pièce New Old Stock d'origine indispensable pour réparer les interfaces de communication industrielles rétro, les liaisons inter-calculateurs pré-RS422 ou les bus de données de périphériques informatiques des années 80.
