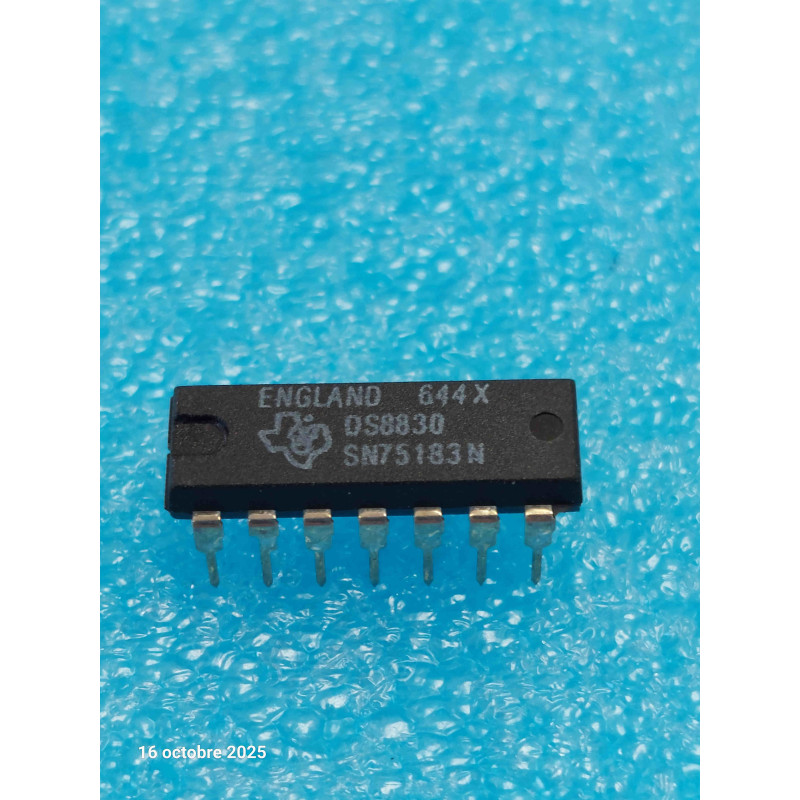

Le SN75183N (développé à l'origine par National Semiconductor sous la référence DS8830) est un circuit intégré monolithique comprenant deux émetteurs de ligne différentiels à haute vitesse. Conçu spécifiquement pour l'envoi de données numériques sur de longues distances via des paires torsadées ou des lignes coaxiales, il convertit des signaux logiques TTL classiques en signaux différentiels complémentaires robustes. C'est le composant compagnon idéal du récepteur SN75182N (ou DS8820), indispensable pour réparer les interfaces de communication, les liaisons de terminaux et les bus de données d'ordinateurs rétro et d'automates des années 80.
Note technique :
Entrées Logiques Évoluées : Chaque émetteur dispose d'une configuration d'entrée à double logique (porte NAND à deux entrées d'un côté, et porte AND/NAND de l'autre), offrant une grande flexibilité pour valider, bloquer (Inhibit) ou multiplexer le signal directement au niveau du driver.
Protection contre les courts-circuits : Les sorties de ce circuit intègrent une limitation de courant qui les protège contre les courts-circuits accidentels avec la masse ou avec le rail d'alimentation, un atout majeur pour la survie du composant lors des manipulations de câbles externes.
Conseils Pro :
Alimentation simple et confort thermique : Contrairement à d'autres émetteurs de ligne de la même époque (comme le SN75110 qui nécessite du +/-5V), le SN75183N fonctionne avec une alimentation unique de +5V sur la broche 14 (masse sur la broche 7). Cela facilite grandement le diagnostic, mais attention : lorsqu'il pilote des lignes à haute fréquence et basse impédance, le boîtier peut devenir tiède. Un bon découpage avec un condensateur céramique de 100 nF au plus près de la broche 14 est indispensable pour éviter d'injecter du bruit sur le rail 5V de la carte.
Diagnostic de Panne (Ligne muette ou corrompue) :
À l'oscilloscope, vérifiez la parfaite complémentarité des sorties d'un canal (par exemple, broches 2 et 3). Si l'une des sorties recopie fidèlement le signal d'entrée mais que l'autre reste figée à 0V ou au niveau haut, l'un des transistors de l'étage de sortie Totem-Pole interne est détruit.
Si le composant est utilisé pour remplacer un DS8830 d'origine sur une carte mère rétro et que la communication échoue malgré des signaux propres, vérifiez les résistances de terminaison de ligne (généralement 100 ohms) situées à l'autre bout de la ligne (côté récepteur) : un émetteur différentiel ne peut fonctionner correctement que si la ligne présente l'impédance de charge prévue.
