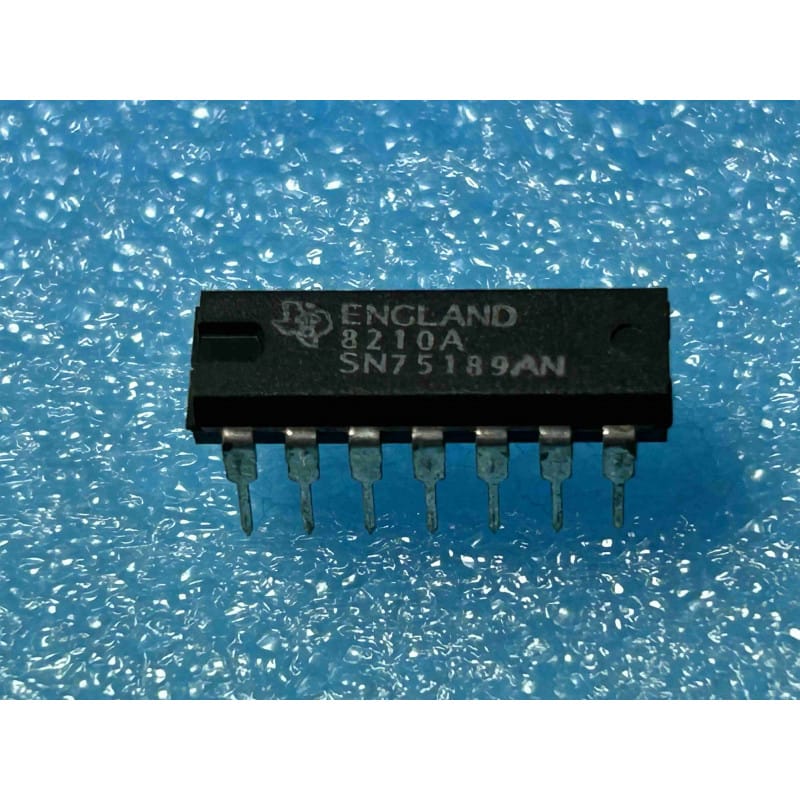

Le SN75189AN (marqué SN75189AN avec le logo de la carte du Texas de Texas Instruments) est un circuit d'interface monolithique d'époque. Ce grand standard adopte le format d'un boîtier plastique traversant DIP14 (14 broches, corps étroit de 300 mils).
Le préfixe SN75 l'inscrit dans la gamme des circuits d'interface et de transmission de données, tandis que le suffixe N valide son boîtier plastique double en ligne.
Le SN75189AN est un quadruple récepteur de ligne standard RS-232 / V.24 (Quad Line Receiver, lot d'origine Texas Instruments, boîtier DIP14, lot de 2).
Équivalent direct du modèle MC1489A, ce circuit intègre quatre récepteurs indépendants conçus pour traduire les tensions élevées des liaisons série externes (qui oscillent entre -15V et +15V) en niveaux logiques standard TTL (0V / 5V) compréhensibles par les microprocesseurs. Chaque récepteur dispose d'une broche de contrôle de réponse permettant d'ajouter un condensateur externe pour filtrer les bruits parasites sur la ligne.
On le retrouve sur les cartes mères d'ordinateurs rétro (PC XT/AT, Amiga, Atari), les terminaux de données, les automates industriels et les cartes de programmation des années 80/90. Proposé en qualité New Old Stock (NOS), ce lot de deux circuits est indispensable pour réparer les ports série (COM) défaillants.
Le diagnostic du port série muet (Le test de claquage) : Étant en première ligne face aux connexions extérieures, le SN75189AN subit souvent les décharges statiques lors du branchement des câbles. Si le port série ne reçoit plus aucune donnée, mesurez les broches de sortie (broches 3, 6, 8 et 11). Si une sortie reste figée à 0V ou 5V malgré l'activité du signal alternatif sur l'entrée correspondante, le canal est détruit. Remplacez-le par l'un de tes deux composants NOS.
Le piège du circuit d'émission associé : Le récepteur SN75189 (MC1489) fonctionne presque toujours en binôme avec un émetteur de ligne de type SN75188 (MC1488). Si la liaison série est totalement coupée, testez également l'émetteur associé, car une défaillance de l'un peut bloquer le protocole d'échange matériel (signaux RTS/CTS ou DTR/DSR).
Installation conseillée sur support de précision : Pour faciliter les futures opérations de maintenance sur cette zone exposée, installez un support tulipe DIP14 à contacts dorés. Soudez le support vide (fer réglé à 310 degrés Celsius maximum), nettoyez les résidus de flux à l'alcool isopropylique, puis insérez délicatement le SN75189AN à froid.
