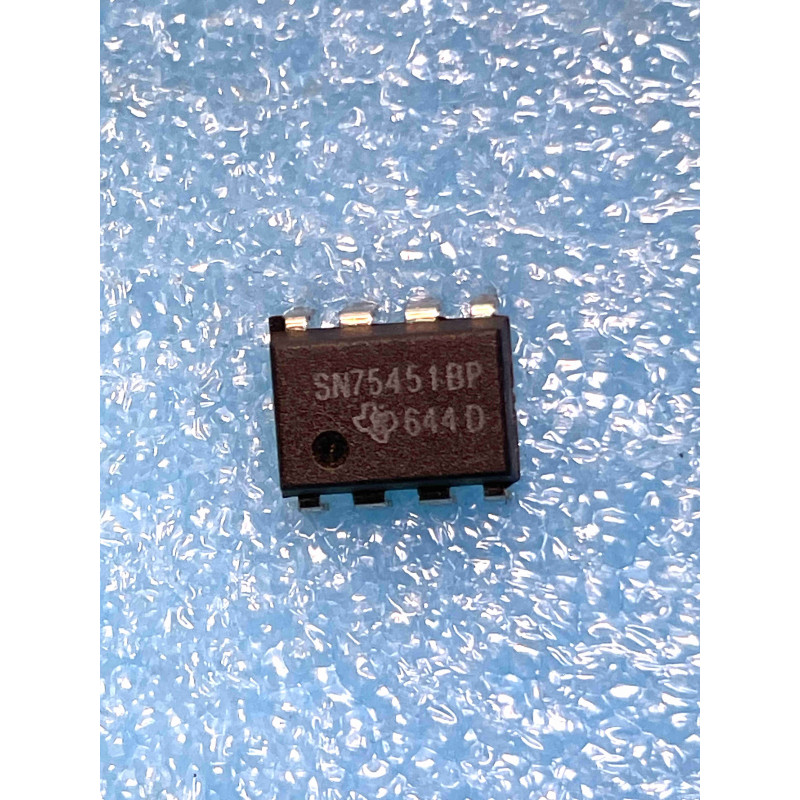

Le SN75451BP de Texas Instruments est un circuit de pilotage (driver) périphérique conçu pour établir l'interface entre la logique TTL ou DTL et des charges à courant ou tension élevés, comme des relais, des lampes ou des solénoïdes.
Note technique :
Architecture : Ce CI intègre deux portes NAND indépendantes dont les sorties sont connectées à des transistors de puissance à collecteur ouvert.
Capacité de Sortie : Il peut commuter des courants jusqu'à 300 mA par canal, avec une tension de tenue de sortie atteignant 30 V, ce qui est idéal pour des bobines de relais 12 V ou 24 V.
Isolation Logique : Il permet à un signal logique de faible puissance (5 V) de commander une charge lourde sans aucun risque pour le circuit de contrôle (processeur ou microcontrôleur).
Conseils Pro :
Protection (Diode de Roue Libre) : Lors du pilotage d'une charge inductive comme un relais, il est indispensable d'ajouter une diode de roue libre (ex: 1N4148 ou 1N4007) en parallèle sur la bobine pour absorber les pics de tension inverse (extra-courants de rupture) lors de la mise hors tension. Sans cela, le transistor de sortie du 75451 sera détruit instantanément.
Dissipation Thermique : Si vous pilotez des charges proches de la limite des 300 mA, assurez-vous que le boîtier DIP-8 dispose d'une ventilation suffisante, car la dissipation de chaleur peut devenir notable.
Maintenance (NOS) : Ce composant est fréquent dans les anciennes cartes de commande d'imprimantes, de distributeurs ou d'automatismes industriels. En cas de non-activation d'un relais, vérifiez le signal de commande logique en entrée, puis la continuité du collecteur ouvert en sortie. Si la commande est présente mais que la sortie reste inactive, le transistor de sortie du 75451 est probablement en circuit ouvert.
