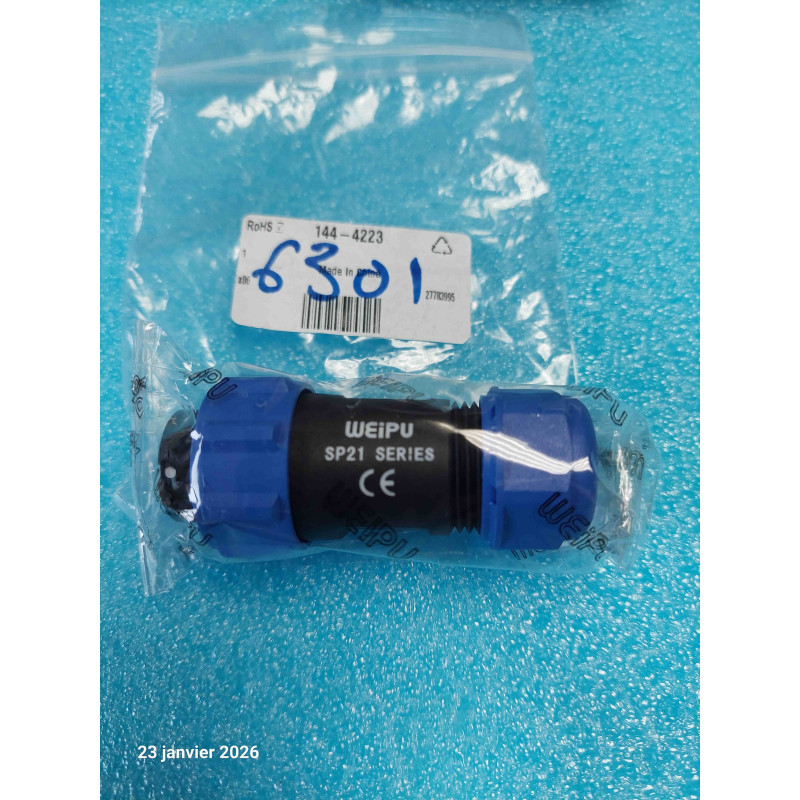

Ensemble complet comprenant 1 fiche mâle de câble et 1 fiche femelle de câble à raccordement rapide de type série SP21 (21 mm) en version 12 pôles (12 contacts). Conçu pour réaliser des jonctions de câbles ou des rallonges volantes multi-conducteurs en milieu industriel, extérieur ou marin, cet ensemble offre un indice de protection étanche IP68 certifié. Le verrouillage s'effectue par bague filetée renforcée (threaded coupling) garantissant une excellente tenue mécanique aux vibrations et aux tractions. L'assemblage des conducteurs s'effectue par soudage sur fûts dorés pour une fiabilité de contact maximale. Matériel neuf sous packaging protecteur d'atelier.
Set de 2 Connecteurs de Câble Étanches IP68 / Série Industrielle SP21 / 12 Pôles (12 Contacts) / 1x Fiche Mâle de Câble (Plug) + 1x Fiche Femelle de Câble (Coupler/Socket) / Verrouillage Vissé avec Joint Torique Périphérique / Contacts Laiton Plaqué Or à Souder / Indice de Protection IP68 (Immersion Prolongée) / Presse-Étoupes Arrière Intégrés / Corps Thermoplastique PA66 Haute Résistance / Neuf. Composants de connectique d'atelier, d'automatisme, de baies de mesure et de liaisons de signaux/commandes indispensables pour la réalisation de cordons 12 fils parfaitement étanches.
Contenu du Set :
1x Fiche Mâle de câble étanche (SP21 12 Pins Mâle).
1x Fiche Femelle de câble étanche (SP21 12 Pins Femelle).
Taille de la Série : SP21 (Diamètre de perçage / découpe de référence 21 mm).
Nombre de Pôles / Contacts : 12 contacts (Signaux de commande, capteurs, automatismes ou liaisons basse tension).
Mode de Raccordement des Fils : Fûts à souder (Solder Termination) :
Contacts tubulaires usinés pour fil souple jusqu'à 0,75 mm² (AWG 18 - 20).
Caractéristiques Électriques (Données Standard Série SP21 12 Pôles) :
Courant Nominal : 5 A par contact.
Tension Nominale : 250 V AC.
Tension de Tenue / Isolation : $1500\text{ V AC}$.
Résistance de Contact : $< 5\text{ m}\Omega$.
Indice de Protection Étanche : IP68 (Étanche à la poussière et résistant à l'immersion prolongée sous l'eau).
Système de Verrouillage : Accouplement fileté (Threaded Coupling) avec detrompeur à ergot central pour éviter toute erreur d'orientation.
Compatibilité Câbles :
Presse-étoupes arrière avec garniture silicone acceptant les câbles ronds de diamètre extérieur 4,5 mm à 7 mm (ou 7 mm à 12 mm selon la bague installée).
Matériaux & Construction :
Corps / Boîtier : Nylon PA66 renforcé de fibre de verre (UL94V-0), résistant aux UV, aux sel marin et aux agents chimiques.
Contacts Centraux : Laiton usiné avec plaquage Or intégral (Gold Plated Contacts) sur sous-couche nickel.
Joints d'Étanchéité : Silicone haute performance (-40 °C à +85 °C).
État : Neuf sous conditionnement individuel d'atelier.
Atouts de la Série SP21 12 Pôles :
Haute Densité & Robustesse : Permet d'acheminer 12 lignes de signaux ou de commande indépendantes dans un encombrement circulaire réduit d'environ 30 mm de diamètre extérieur.
Dorure des Contacts : Les 12 fûts dorés garantissent une excellente soudabilité à l'étain et préviennent l'oxydation des broches sur les signaux de faible amplitude (capteurs, codeurs, liaisons numériques).
Conseils d'Assemblage d'Atelier :
Glisser dans l'ordre sur le câble : l'écrou du presse-étoupe arrière, la garniture d'étanchéité conique en silicone et le corps de capot arrière avant toute opération de dénudage.
Dénuder la gaine extérieure du câble multi-conducteurs sur environ 18 mm à 20 mm et chaque brin individuel sur 3 mm.
Insérer de la gaine thermorétractable fine (diamètre ~ 1,5 mm) sur chaque brin avant de souder au fer à souder de précision (réglé à 350 °C).
Souder les 12 conducteurs dans leurs fûts respectifs en suivant le repérage numéroté (1 à 12) moulé sur le diélectrique isolant.
Remonter le capot arrière et bloquer l'écrou du presse-étoupe jusqu'à la compression visible du joint souple sur le câble pour sceller l'entrée contre l'eau et les poussières.
