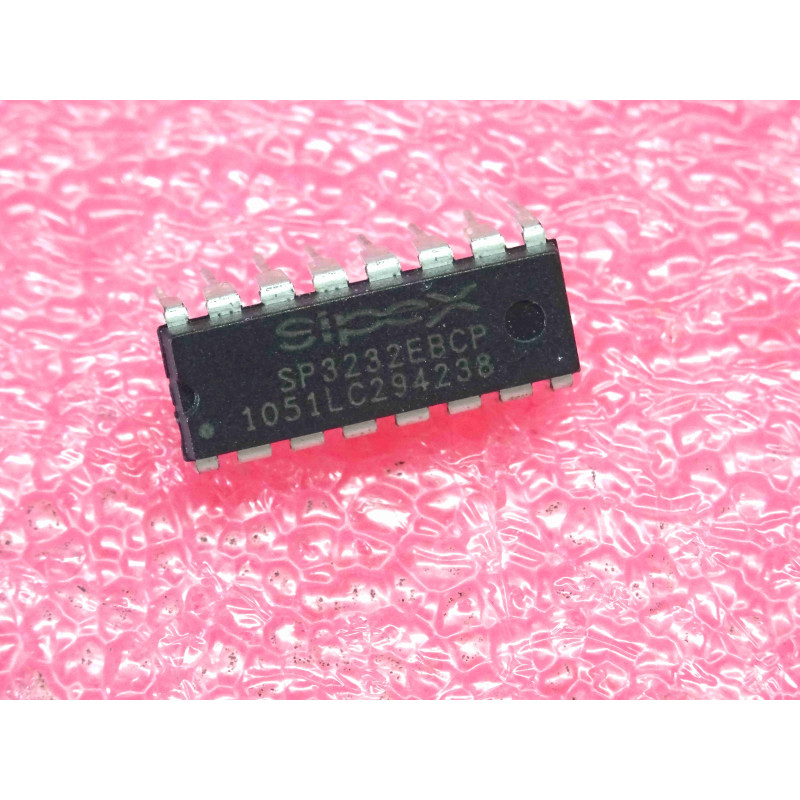

Le SP3232EBCP (ou SP3232 EBCP) est un circuit intégré d'interface logique hautes performances développé par Exar (aujourd'hui MaxLinear). Logé dans un boîtier DIP16 standard à 16 broches traversantes, ce composant est un émetteur-récepteur (transceiver) RS-232 double (2 pilotes / 2 récepteurs).
Successeur moderne et optimisé du classique MAX232, sa force réside dans sa pompe à charge brevetée à haut rendement qui génère les vraies tensions RS-232 (±5,5V) à partir d'une simple tension d'alimentation standard basse consommation (3,3V ou 5V), tout en utilisant de tout petits condensateurs externes. Le suffixe BCP indique la version commerciale standard (0°C à +70°C) en boîtier plastique DIP16. C'est la puce incontournable pour les ponts de communication série (TTL vers RS-232), le téléguidage d'automates industriels, la maintenance de routeurs/switches réseaux d'époque et la programmation de cartes mères rétro.
Note technique :
Architecture de la Pompe à Charge (Low ESR) : Le circuit intègre une double pompe à charge interne qui élève et inverse la tension positive d'entrée ($V_{CC}$). Elle utilise quatre condensateurs externes connectés aux broches dédiées :
Un condensateur entre C1+ (broche 1) et C1- (broche 3).
Un condensateur entre C2+ (broche 4) et C2- (broche 5).
Un condensateur de découplage de $V+$ (broche 2) relié au $V_{CC}$ ou à la masse.
Un condensateur de découplage de $V-$ (broche 6) relié à la masse.
Brochage des Lignes de Données (DIP16) :
Côté TTL (Vers le Microcontrôleur) : T1IN (broche 11), T2IN (broche 10), R1OUT (broche 12), R2OUT (broche 9).
Côté RS-232 (Vers le Connecteur DB9) : T1OUT (broche 14), T2OUT (broche 7), R1IN (broche 13), R2IN (broche 8).
Alimentation : $V_{CC}$ en broche 16, Masse ($GND$) en broche 15.
Conseils Pro :
Le piège de la valeur des condensateurs (La bascule MAX232 vs MAX3232) : Attention critique lors du remplacement sur une carte d'époque. Si vous installez ce SP3232 à la place d'un vieux MAX232 d'origine (qui exigeait des condensateurs électrolytiques lourds de 1 µF ou 10 µF), la pompe à charge du SP3232 fonctionnera, mais ses performances à haute vitesse seront altérées. Le SP3232 est optimisé pour des condensateurs céramiques multicouches (MLCC) standard de 100 nF (0,1 µF). Si vous concevez une carte neuve avec cette pièce NOS, utilisez impérativement des condensateurs de 100 nF pour garantir le débit de 250 kbps sans effondrement des signaux de ligne.
Tolérance stricte à la logique 3,3V / 5V (Pas de décalage de niveau externe) : Contrairement aux anciens transceivers qui saturaient ou grillaient lorsqu'ils étaient attaqués par des signaux logiques trop faibles, le SP3232EBCP accepte nativement les signaux logiques d'un microcontrôleur moderne fonctionnant en 3,3V (comme un STM32, un ESP32 ou un PIC basse tension) même s'il est lui-même alimenté en 5V. Il fait office de traducteur de niveau bidirectionnel parfait et sécurisé sans exiger de composants de protection externes.
