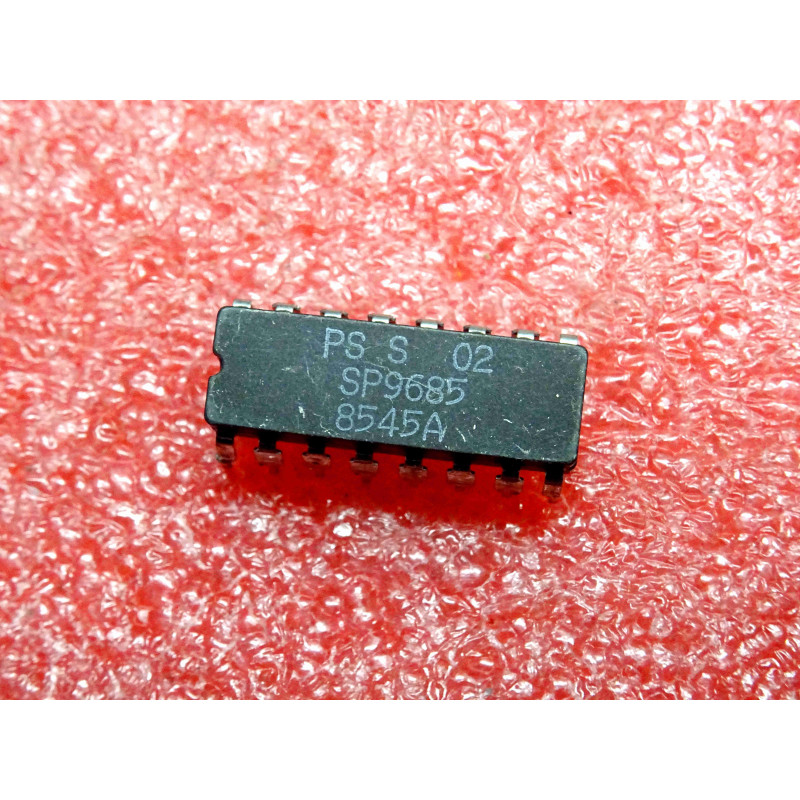

Le SP9685 (couramment marqué SP 9685 ou SP9685) est un circuit intégré analogique monolithique d'exception, conçu et fabriqué à l'époque par le constructeur britannique Plessey Semiconductors (spécialiste historique des puces à ultra-haute fréquence pour les secteurs militaires et de l'instrumentation). Ce composant adopte le format d'un boîtier plastique traversant de type DIP16 (Dual In-line Package à 16 broches, corps étroit de 300 mils) ou parfois en version céramique (CDIP16) selon les lots militaires.
Il s'agit d'un comparateur de tension ultra-rapide à technologie bipolaire ECL (Ultra-Fast Voltage Comparator). Avec un temps de réponse absolument infime de seulement 2,2 nanosecondes (2.2ns), le SP9685 est conçu pour les applications critiques où les comparateurs classiques (comme le LM311 ou le LM339) sont infiniment trop lents. Sa particularité réside dans ses sorties à logique ECL (Emitter-Coupled Logic) différentielles complémentaires, indispensables pour conserver une immunité au bruit maximale et des transitions nettes lors du traitement des signaux hyperfréquences. On retrouve ce composant de pointe dans les étages d'entrée des oscilloscopes haut de gamme (circuits de déclenchement / Trigger rapide), les récepteurs de lignes de transmission de données à haut débit, les discriminateurs de signaux nucléaires et l'instrumentation de laboratoire. Géré en qualité New Old Stock (NOS), ce circuit d'origine Plessey est une pièce technique rare, vitale pour la maintenance d'appareils de mesure de précision.
Le diagnostic des fausses commutations (Le piège de la zone linéaire et de l'auto-oscillation) : En raison de sa vitesse de 2,2 ns et de son gain colossal, le SP9685 est ultra-sensible au moindre bruit parasite présent sur ses entrées analogiques. Si le signal d'entrée varie très lentement, le comparateur va entrer en auto-oscillation violente à haute fréquence (plusieurs centaines de mégahertz) au moment exact où la tension franchit le seuil de basculement. Méthode d'atelier : N'incriminez pas la puce Plessey immédiatement. Vérifiez si une légère résistance d'hystérésis (contre-réaction positive externe) a dérivé. L'ajout d'une hystérésis de quelques millivolts force une transition franche et élimine le bruit de franchissement.
Le piège absolu du câblage de la masse et des rails d'alimentation : À ces vitesses de transition, les pistes du circuit imprimé se comportent comme des lignes de transmission radio. Si le plan de masse est fin ou éloigné, l'inductance parasite des pistes va déformer les fronts ECL et provoquer des rebonds destructeurs de bits. La règle de l'art d'artisan : Inspectez minutieusement les condensateurs de découplage locaux entourant la puce. Les rails d'alimentation doivent posséder des condensateurs céramiques multicouches (MLCC) de 10 nF ou 100 nF soudés directement au plus court sous la carte entre les broches d'alimentation et le plan de masse.
Précautions mécaniques et thermiques avec le format DIP16 : Les circuits bipolaires rapides consomment un courant constant important et disisipent de la chaleur en permanence, la puce est donc tiède à chaude en fonctionnement normal. Pour préserver l'intégrité de cette pièce NOS rare, ne la soudez pas directement sur la platine. Installez systématiquement un support tulipe DIP16 de précision à contacts dorés. Lors du soudage du support, réglez votre station à 310 degrés Celsius maximum et nettoyez les résidus de flux à l'aide d'alcool isopropylique. Un flux sale ou humide crée des capacités parasites entre les broches, ce qui ruine les performances de vitesse du comparateur.
