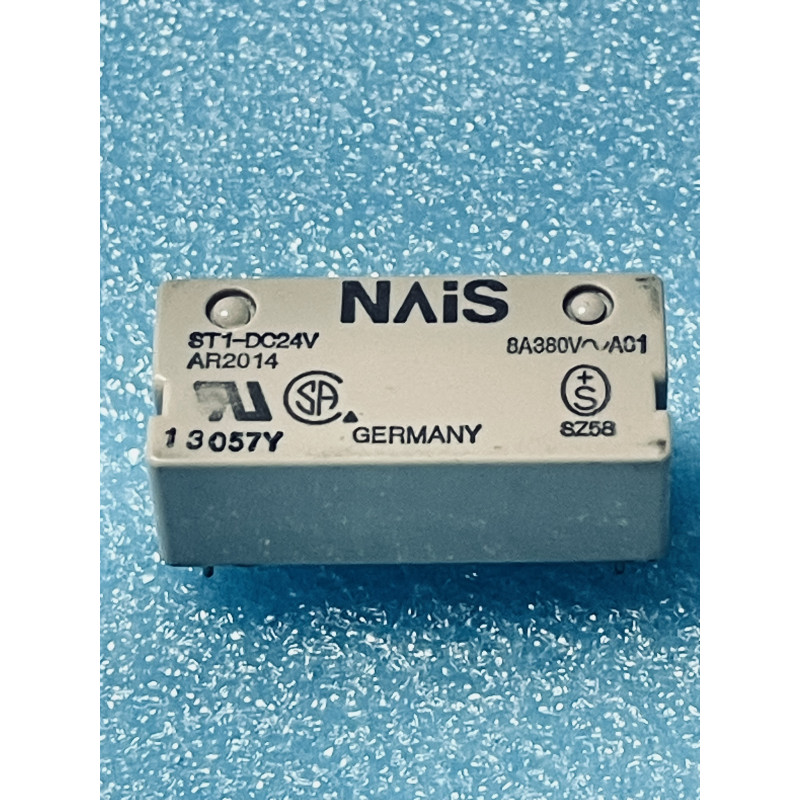

Le relais électromagnétique miniature de haute performance de la marque Nais (Matsushita / Panasonic) de référence ST1-DC24V (ou ST1-24V) avec bobine en 24Vdc est un composant électromécanique professionnel conçu pour la commutation robuste de charges de puissance et de signaux dans les automatismes, les équipements industriels et les appareils exigeants.
Type de Composant : Relais électromagnétique miniature pour circuit imprimé ou embase (Power PCB Relay - Série ST).
Fabricant / Référence : Nais (Matsushita / Panasonic) / ST1-DC24V.
Tension de Bobine : 24 Vdc (Courant continu, standard pour les automates et les circuits de commande industriels).
Calibre Électrique (Contacts) : 8 A sous 380 Vac (Capacité de coupure élevée et robuste, adaptée aux charges résistives, inductives et aux tensions secteur ou intermédiaires importantes).
Configuration des Contacts : Monopolaire inverseur / 1 RT / 1 Form C / SPDT (Single Pole Double Throw).
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité Nais/Matsushita : Référence historique réputée pour sa fiabilité de contact, sa robustesse mécanique et sa longévité dans les environnements industriels sévères.
Pouvoir de coupure (8A / 380V) : Permet de commuter en toute sécurité des charges de puissance significatives tout en conservant un encombrement réduit sur carte.
Repérage et Connexion : Identifiez rigoureusement la disposition des broches (les deux bornes de l'enroulement de bobine 24Vdc et les trois bornes de commutation : Commun, Repos NC, Travail NO) à l'aide de la sérigraphie du boîtier ou de la documentation technique constructeur avant toute implantation.
Environnement : Armoires de commande, automatismes industriels, machines-outils et cartes de puissance fonctionnant en logique 24V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de basculement malgré l'application du 24Vdc sur la bobine, résistance de contact anormale ou collage des contacts de puissance suite à un dépassement du calibre ou à un arc électrique répété.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur les voies de contact (repos et travail) lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Isolement et Sécurité : En raison de la présence de tensions élevées (jusqu'à 380Vac) sur les contacts de sortie, veillez scrupuleusement à respecter les distances d'isolement sur le circuit imprimé ou le support. Utilisez un fer à souder à température contrôlée pour préserver l'intégrité du boîtier.
