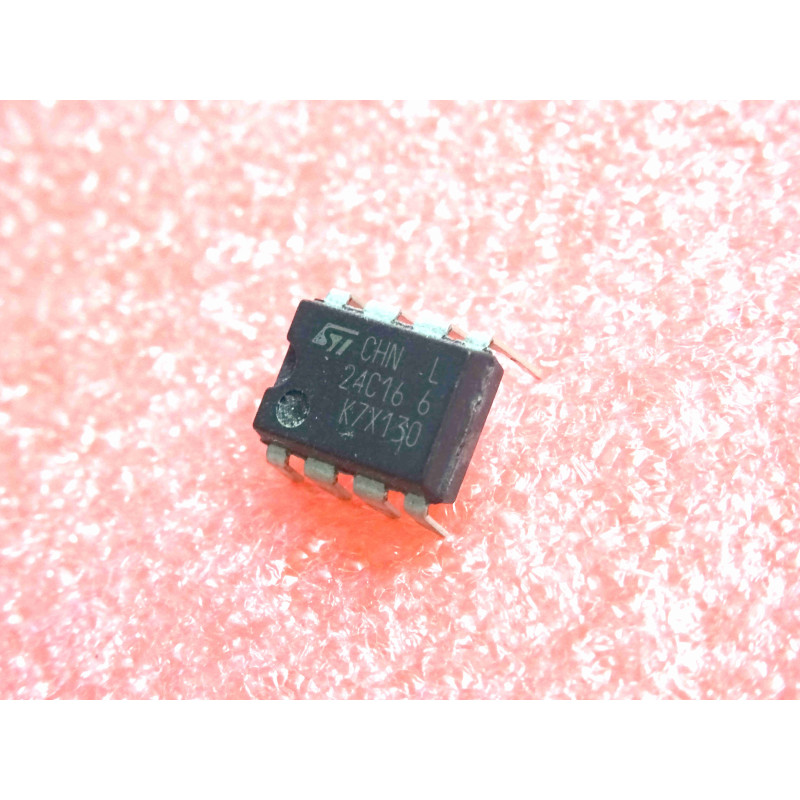

Le ST24C16 (fabriqué par STMicroelectronics) est un circuit intégré de mémoire morte effaçable et programmable électriquement de type EEPROM série (Serial I2C Bus EEPROM) d'une capacité de 16 Kbits (soit 2 Koctets).
Logé dans un boîtier DIP plastique à 8 broches (PDIP-8 / DIP-8) au pas standard de 2,54 mm, ce composant fait partie des mémoires non volatiles classiques des années 90, largement utilisées dans l'électronique grand public, les équipements bruns/blancs, les compteurs et les cartes industrielles pour stocker des données de configuration, des paramètres utilisateur ou des calages de calibration.
Son rôle est de conserver de manière permanente des données numériques et de dialoguer avec un microcontrôleur via le protocole de communication synchrone bidirectionnel à deux fils I2C (SCL et SDA).
Fabricant d'origine : STMicroelectronics.
Fonction : Mémoire EEPROM série interfacée par bus I2C (16 Kbit / 2048 octets).
Boîtier : PDIP-8 / DIP-8 (Plastique 8 broches traversantes).
Signification de la référence :
ST : Préfixe constructeur de STMicroelectronics.
24C16 : Référence de la famille des EEPROM I2C de 16 Kbits (2K x 8).
-6 : Indice de vitesse ou de plage de tension/fréquence (version standard fonctionnant à des fréquences de bus I2C de 100 kHz à 400 kHz).
Performances clés :
Capacité de Stockage : 16 Kbits organisés en blocs de pages pour l'écriture.
Interface Bus I2C (Two-Wire Serial Interface) : Utilise uniquement deux lignes de données et d'horloge (SDA et SCL) pour l'échange avec le processeur.
Endurance et Rétention : Conçu pour supporter un grand nombre de cycles d'écriture/effacement (typiquement 1 million de cycles par octet) et garantir une conservation des données sur plusieurs décennies sans alimentation.
Protection en Écriture : Broche matérielle dédiée pour verrouiller le contenu de la mémoire contre les écritures accidentelles.
Diagnostic Express (Erreur de lecture, perte de configuration, bus I2C bloqué) :
Symptômes Courants en Atelier :
Défaut de Démarrage / Erreur de Paramètres : L'appareil oublie ses réglages à chaque coupure de courant ou affiche une erreur de somme de contrôle (checksum) au boot. L'EEPROM est corrompue ou défectueuse.
Bus I2C Figé : Une panne interne du circuit bloque la ligne SDA ou SCL à l'état bas, empêchant l'ensemble des autres périphériques du bus de communiquer.
Mesures sous tension (au multimètre CC et oscilloscope) :
Contrôle d'Alimentation : Vérifie la présence d'une tension stable sur la broche 8 (VCC) par rapport à la masse (broche 4).
Activité sur le Bus I2C : Observe à l'oscilloscope les broches SDA (5) et SCL (6) lors de la mise sous tension de l'appareil pour vérifier si les trames d'interrogation du microcontrôleur reçoivent un acquiche (ACK) de l'EEPROM.
Équivalences et Substituts Directs :
Substitut direct de même référence : ST24C16 (STMicroelectronics), AT24C16, M24C16 (version moderne de remplacement direct chez ST).
Recommandations de Montage :
Support DIP-8 : Installe un support DIP-18 ou DIP-8 à contacts tulipe si tu interviens sur une carte vintage, ce qui facilite grandement le remplacement ou la programmation externe de la mémoire si besoin.
Découplage d'Alimentation : Place un condensateur céramique de 100 nF au plus près de la broche VCC pour immuniser la mémoire contre les bruits parasites du réseau d'alimentation.
