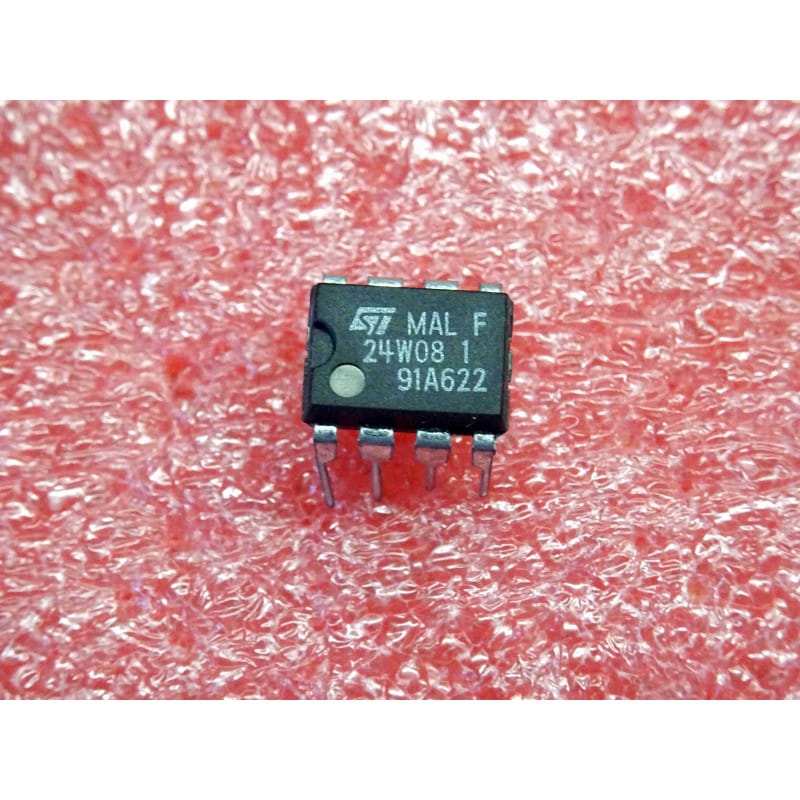

Le ST24W08 (fabriqué par STMicroelectronics) est un circuit intégré de mémoire morte effaçable et programmable électriquement (EEPROM) à accès série via le bus I²C. Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique standard double en ligne à 8 broches (DIP8).
D'une capacité de 8 Kbits (organisée en 1 024 x 8 bits / 1k x 8), cette version spécifique se distingue par le suffixe « W » (ST24W08). Elle intègre un mode de protection d'écriture sélective par blocs définie par l'utilisateur (user-defined block write protection). Cette fonctionnalité avancée permet de verrouiller de façon matérielle et logicielle des sections spécifiques de la mémoire (comme la moitié ou l'intégralité de la puce), garantissant que les données de calibration ou le micrologiciel critique ne soient jamais corrompus, tout en laissant le reste de l'espace mémoire libre pour l'enregistrement de variables système.
Protection Sélective par Bloc (User-Defined) : Offre une flexibilité accrue pour sécuriser uniquement les zones sensibles de la mémoire (ex. données d'étalonnage d'usine) tout en permettant l'écriture libre sur les blocs restants.
Bus Série I²C standard : Protocole de communication bifilaire robuste (SDA / SCL) compatible avec la grande majorité des microcontrôleurs et processeurs d'époque.
Conservation des Données : Haute fiabilité de rétention des données (plusieurs décennies) et tolérance aux cycles d'écriture répétés.
Le diagnostic classique "Échec d'écriture ou données figées sur certains secteurs" :
Le piège de la broche Write Control (WC, Broche 7) : Sur la série ST24Wxx, la broche 7 fait office de commande matérielle de protection d'écriture (Write Control).
Si WC est reliée à VCC, la protection d'écriture est activée sur les blocs préalablement configurés par logiciel. Tout essai d'écriture dans la zone protégée renverra un refus (absence d'acquittement ou cycle d'écriture ignoré).
Si WC est reliée à la masse (GND), la protection matérielle est désactivée, autorisant l'écriture complète sur l'ensemble de la mémoire. Vérifiez toujours le potentiel de cette broche lors du dépannage.
Vérification de l'adressage I²C (Broches A0, A1, A2) : Pour une EEPROM de 8 Kbits (qui requiert 3 bits d'adresse de bloc dans l'octet de commande I²C), les broches physiques d'adresse externe ont un comportement spécifique : les broches A0 (broche 1) et A1 (broche 2) ne sont généralement pas connectées (NC / de type Don't Care), tandis que la broche A2 (broche 3) sert à configurer l'adresse matérielle du composant sur le bus. Assurez-vous que le niveau logique sur A2 correspond parfaitement à l'adresse logique appelée par le programme de votre appareil.
Qualité des signaux SDA / SCL : Si le bus est muet ou si la puce n'est pas détectée lors du scan I²C, vérifiez à l'oscilloscope la présence et l'état des résistances de tirage (pull-up) d'époque sur les lignes de données SDA (broche 5) et d'horloge SCL (broche 6). Des résistances fatiguées ou déconnectées (valeurs typiques entre 2,2 k$\Omega$ et 10 k$\Omega$) provoquent des signaux trop arrondis qui empêchent la puce de s'aligner sur le protocole.
Précautions de manipulation et de montage :
Utilisation d'un support recommandée : Pour préserver votre circuit imprimé vintage et simplifier d'éventuelles programmations ou sauvegardes de données d'époque sur programmateur d'atelier, installez un support de précision tulipe au format DIP8.
Soudage rapide : Soudez le support à une température de 280°C - 300°C maximum. Nettoyez parfaitement la zone à l'alcool isopropylique pur pour éviter tout résidu de flux pouvant causer des micro-courants de fuite sur les broches à haute impédance du bus.
