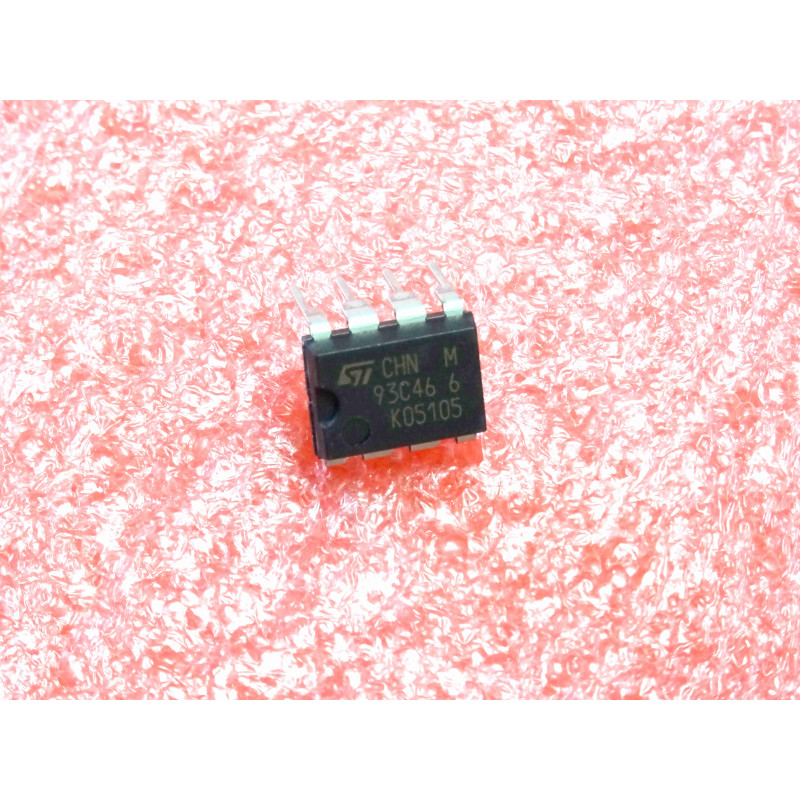

Le ST93C46 (fabriqué par le constructeur européen STMicroelectronics, historiquement SGS-Thomson) est un circuit intégré de mémoire morte effaçable électriquement et reprogrammable (EEPROM) à accès de type série. Elle dispose d'une capacité totale de 1 Kilobit (1024 bits).
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il adopte le boîtier plastique standard double en ligne à 8 broches (DIP8, pas de 300 mil).
Ce circuit utilise le protocole de communication série Microwire (compatible avec les bus de type SPI). On le retrouve massivement pour le stockage de données de configuration non volatiles (paramètres d'étalonnage, codes de sécurité, configurations d'options) dans les autoradios d'époque, les compteurs kilométriques automobiles des années 90, les téléviseurs et les cartes de contrôle industrielles.
Organisation Double (ORGa) : Grâce à une broche de sélection matérielle (ORG), la mémoire peut être configurée de deux manières selon les besoins d'atelier :
Soit en 128 mots de 8 bits (mode octet / Byte).
Soit en 64 mots de 16 bits (mode mot / Word).
Interface Série Microwire : Communication synchrone à 4 fils d'époque : horloge (SCLK), entrée de données (D), sortie de données (Q) et sélection de boîtier (S ou CS).
Rétention des Données Élevée : Conçu pour conserver ses données d'origine pendant plus de 40 ans à température ambiante, avec une endurance d'écriture s'élevant à 1 million de cycles.
Le Piège de la Broche ORG (Broche 6) :
L'organisation de la structure de la mémoire dépend exclusivement du raccordement de cette patte sur le circuit imprimé d'origine :
Pour lire/écrire en 8 bits (128x8) : La broche ORG doit être connectée de force à la Masse (GND).
Pour lire/écrire en 16 bits (64x16) : La broche ORG doit être connectée de force au Positif (Vcc).
Alerte de dépannage : Si cette broche se dessoude ou reste flottante, le format d'adressage change de manière intempestive, ce qui provoque la corruption instantanée des lectures de données par le microcontrôleur d'origine.
Diagnostic Express à l'Établi (Données corrompues ou impossibles à modifier) :
La mémoire refuse de sauvegarder les nouveaux paramètres :
Le protocole Microwire intègre une commande logicielle spécifique de protection contre l'écriture accidentelle : EWDS (Erase/Write Disable). Si le firmware de l'appareil d'origine n'envoie pas l'instruction d'ouverture EWEN (Erase/Write Enable) avant sa routine d'écriture, la puce rejette la modification.
Si la programmation échoue sur un programmateur d'atelier indépendant, assurez-vous que la tension appliquée sur Vcc atteint bien les +5,0 Volts francs lors de la phase d'écriture. Une tension trop basse (ex: 4,0V) empêche le bon fonctionnement de la pompe de charge interne requise pour modifier les cellules de silicium d'époque.
Recommandations de Montage :
Pour la restauration d'appareils grand public ou industriels d'époque, l'installation d'un petit support de précision tulipe à 8 broches (DIP8) est vivement conseillée. Cela vous permettra d'extraire la puce très facilement si vous devez lire ou cloner son contenu binaire sur votre programmateur d'atelier.
Si vous effectuez un soudage direct, réglez votre fer entre 280 et 300 degrés maximum, avec un temps de contact de 2 secondes par patte. Nettoyez au flux à l'alcool isopropylique pur.
