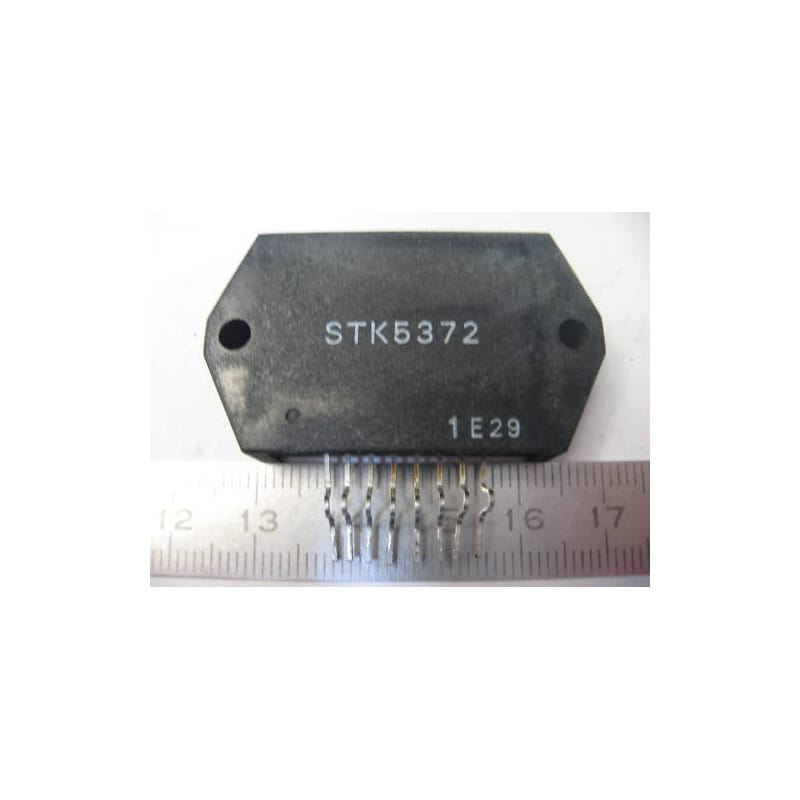

Le STK5372 (conçu et fabriqué par Sanyo) est un circuit intégré hybride de puissance. Issu des générations matures de régulateurs de la marque, il est configuré comme un régulateur de tension linéaire de puissance multi-sorties (Multi-Output Power Regulator).
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier hybride Sanyo à 8 broches décalées (SIP8), équipé d'une semelle métallique arrière plate et de deux trous de fixation latéraux pour le montage sur dissipateur.
Ce module est principalement chargé de réguler et de distribuer les tensions d'alimentation destinées aux différents sous-systèmes (microcontrôleur de gestion, afficheur fluorescent, servomécanismes) des magnétoscopes (VCR) et platines cassettes haut de gamme des années 80 et 90.
Régulation de Puissance Multi-Voies : Fournit plusieurs tensions de sortie régulées, indépendantes et stabilisées à partir d'une seule tension d'entrée brute.
Commande de Mise en Veille (Standby / Cut-off) : Permet la coupure logicielle de certaines lignes de puissance afin de basculer l'appareil d'époque en mode veille.
Conception Hybride IMST : Utilise le brevet de substrat métallique isolé de Sanyo pour maximiser la dissipation thermique et garantir une excellente stabilité des tensions de sortie face aux variations de température.
Le Montage Thermique de Sécurité :
La semelle métallique arrière est reliée en interne au circuit de masse (GND).
Ne mettez jamais le STK5372 sous tension sans dissipateur. Sans radiateur thermique, les transistors de puissance ballast intégrés atteindront leur température critique de destruction en quelques secondes sous charge. Nettoyez le plan de pose, étalez une fine couche homogène de pâte thermique d'époque et vissez solidement le module avant tout essai.
Diagnostic Express à l'Établi (Panne générale ou blocage en veille) :
Aucune tension ne sort du module :
Contrôlez la présence de la tension brute redressée d'entrée (Vcc) sur la broche d'alimentation de la puce.
Si la tension d'entrée est correcte, mesurez l'état logique de la ligne de commande provenant du microcontrôleur d'origine. Si cette tension de veille (Standby/Power) reste au niveau bas, le STK5372 maintient ses sorties secondaires coupées.
Ondulations importantes en sortie (Bruit d'alimentation) :
Inspectez l'état des condensateurs chimiques de filtrage associés à l'entrée et aux sorties du régulateur. S'ils sont secs (ESR trop élevée), la boucle de régulation du STK5372 devient instable et peut générer des auto-oscillations à haute fréquence, perturbant le fonctionnement de la logique numérique du châssis.
Recommandation de Montage d'Atelier :
Vissez impérativement le module hybride sur son dissipateur thermique avant d'effectuer les soudures sur le circuit imprimé. Cette règle évite d'induire des contraintes mécaniques ou des micro-fissures sur les liaisons internes de la puce en cas de déformation des broches d'époque.
Effectuez les soudures avec une panne propre, à une température comprise entre 290 et 310 degrés maximum (contact limité à 2 secondes par broche). Nettoyez soigneusement la zone à l'alcool isopropylique pur.
