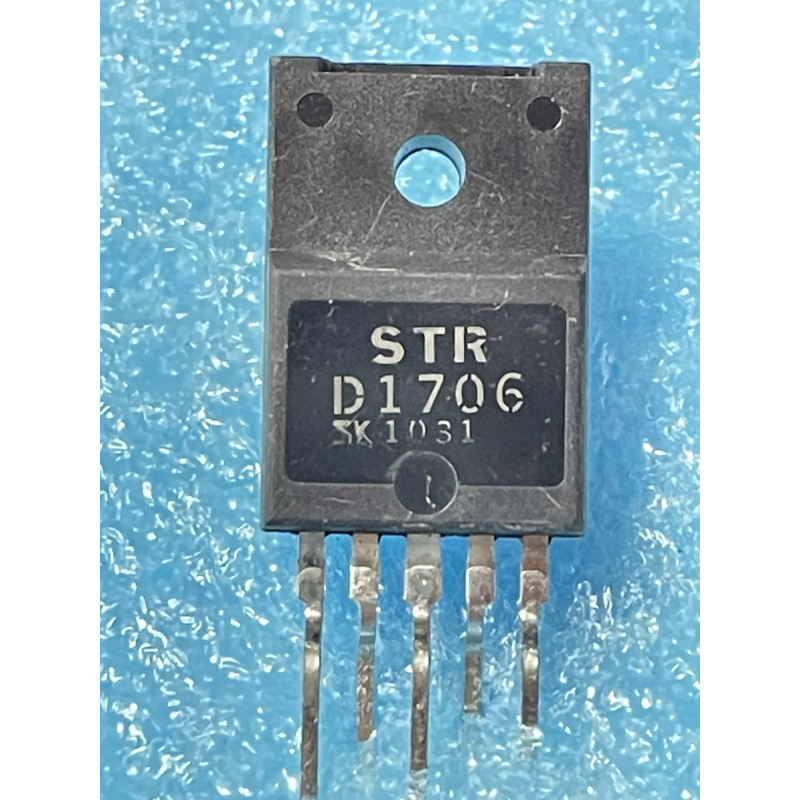

Le STRD1706 (fréquemment marqué STR-D1706 ou STR D1706) est un circuit intégré hybride de puissance, conçu et fabriqué à partir de la fin des années 80 et au cours des années 90 par le fondeur spécialisé japonais Sanken Electric Co., Ltd. (distribué également pour les marchés de maintenance par Allegro MicroSystems). Ce composant adopte un boîtier de puissance spécifique de type TO-220-5F ou ZIP-5 (boîtier plastique isolé à 5 broches traversantes, avec deux broches formées vers l'avant et trois broches droites).
Il s'agit d'un régulateur de tension à découpage / contrôleur de puissance pour alimentation à découpage (Switching Voltage Regulator / SMPS Power Hybrid IC). Très célèbre dans le monde du dépannage de l'électronique grand public de génération cathodique, ce circuit hybride intègre sur une même matrice en silicium un transistor de puissance (souvent de technologie bipolaire ou MOSFET à saturation ultra-basse) et son circuit pilote de commande oscillateur/PWM. On le retrouve massivement dans les blocs d'alimentation principale (Power Supply) des téléviseurs de collection (Hitachi, JVC, Sony), les magnétoscopes haut de gamme (VCR), les moniteurs vidéo industriels et certains équipements audiovisuels japonais d'époque. C'est une pièce d'origine authentique gérée en qualité New Old Stock (NOS), cruciale pour restaurer le découpage de puissance d'un châssis sans modifier les impédances de boucle d'origine.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic de l'alimentation en "mode sécurité" (Le piège du tic-tic cyclique) : Si l'appareil refuse de démarrer et que l'alimentation émet un petit bruit de cliquetis régulier (tic-tic-tic) ou si les tensions secondaires s'effondrent, le module STRD1706 est au centre de l'analyse. Méthode d'atelier : Ne dessoudez pas le circuit immédiatement. Le cliquetis indique très souvent que le circuit se met en sécurité anti-court-circuit à cause d'une défaillance en aval. Inspectez en priorité le gros transistor de balayage ligne (BU508, 2SD... sur la section THT si c'est un téléviseur) ou les diodes de redressement secondaires. Si ces composants sont en court-circuit, ils écroulent la tension, forçant le STRD1706 à redémarrer cycliquement. Si les sorties sont totalement isolées mais que la puce ne délivre aucune tension stable, vérifiez la résistance de démarrage (Startup Resistor, souvent de forte valeur de 100 kΩ à 470 kΩ branchée sur le rail haute tension) qui alimente le circuit de commande de la puce à l'allumage.
Le piège des condensateurs chimiques du bloc primaire : C'est la panne classique sur ces alimentations Sanken. Les petits condensateurs électrolytiques périphériques (ex: 1 µF, 10 µF, 47 µF) situés au cœur du circuit de découpage vieillissent très mal sous l'effet de la chaleur du radiateur. Leur capacité s'effondre et leur ESR augmente, ce qui modifie la fréquence d'oscillation du STRD1706 ou détruit son transistor de puissance interne par surtension de commutation. Règle d'or : Remplacez systématiquement tous les petits condensateurs chimiques entourant le STRD1706 par des modèles neufs de haute qualité certifiés 105 °C à faible ESR avant d'implanter votre précieux composant NOS neuf.
Précautions mécaniques de brasage et montage thermique : Le boîtier à 5 broches (ZIP-5) est monté verticalement sur le circuit imprimé et vissé sur un épais dissipateur thermique. Avec le temps et les vibrations, les soudures d'époque ont tendance à se micro-fissurer. Pour remplacer le composant, réglez votre fer à 330 degrés Celsius maximum. Utilisez une tresse à dessouder fine imprégnée de flux pour dégager les 5 trous proprement. Conseil Pro : Nettoyez l'ancienne graisse thermique séchée sur le radiateur à l'alcool isopropylique. Appliquez une fine couche de pâte thermique neuve au silicone sur la semelle du STRD1706. Vissez impérativement le circuit intégré sur le radiateur mécanique avant de souder ses 5 broches sur la carte. Si vous soudez d'abord et vissez ensuite, la tension mécanique exercée va briser net les pistes de cuivre fines ou créer des contraintes microscopiques à l'intérieur du boîtier plastique, détruisant prématurément le silicium NOS lors de la première chauffe.
