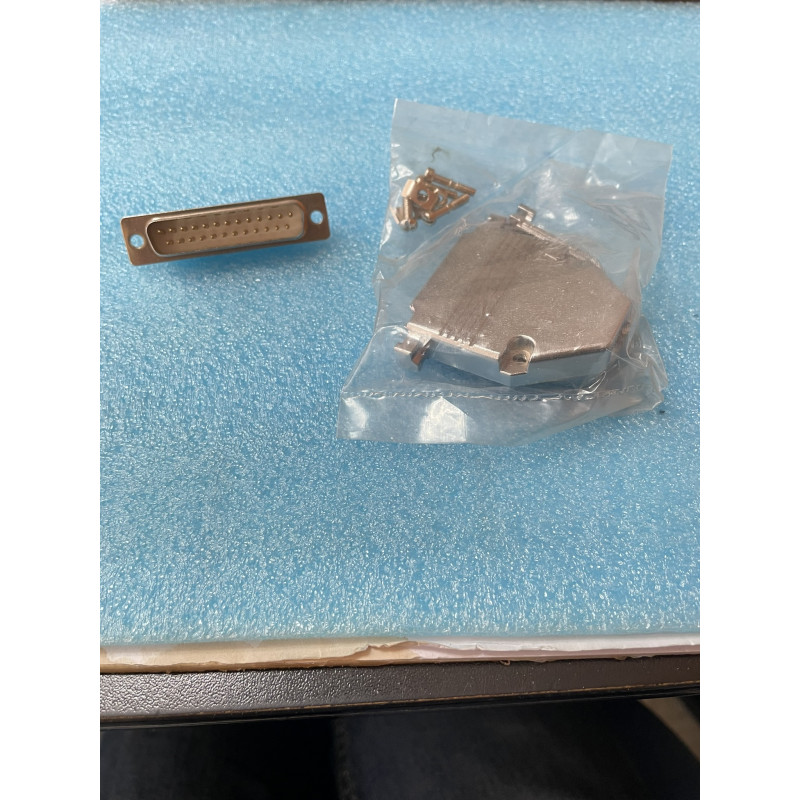

Ensemble Capot Métallique Lourd DB25 (Sub-D 25 Points) + Connecteur Mâle DB25 à Souder (Blindage Intégral 360°)

Ensemble complet professionnel d'interconnexion au format Sub-D 25 points (DB25 / SubD25), comprenant 1 capot entièrement métallique moulé (non plastique métallisé) et 1 connecteur Sub-D 25 broches / points Mâle à souder sur fils.

Spécialement conçu pour la confection de cordons blindés haute fiabilité, le câblage de liaisons séries/parallèles (RS-232, RS-422, IEEE 1288), le raccordement d'interfaces audio numériques/analogiques (norme TASCAM / D-Sub audio), de baies de brassage, d'automates industriels et de bancs de test. La structure en alliage métallique moulé (die-cast) offre une rigidité mécanique exceptionnelle et garantit un blindage électromagnétique (EMI/RFI) à 360°, indispensable pour éviter les bruits parasites et les boucles de masse. Matériel neuf d'atelier.

Ensemble Interconnexion Sub-D / Format : DB25 / Sub-D 25 Points (25-Pin D-Sub Connector Kit) / Composition du Lot : 1 Capot Lourd 100% Métal Injection + 1 Connecteur DB25 Mâle à Souder + Visserie & Serre-Câble / Type de Capot : Alliage d'Aluminium / Zamak Moulé Réversible (Metal Die-Cast Shell - NON Plastique Métallisé) / Type de Connecteur : Fiche DB25 Mâle (2 Rangées de Pins - 13 + 12 Pins) / Mode de Fixation Fils : Fut à Souder (Solder Cup Terminals) / Sortie de Câble : Axis Droite avec Serre-Câble Intégré à Bride Métallique et Passacâble / Verrouillage Mâle : 2 Vis de Verrouillage Moletées UNC 4-40 (Longues) / Section de Câble Admissible : AWG 28 à AWG 20 (0,08 mm² à 0,5 mm² par fil) / Isolat Connecteur : Thermoplastique PBT Chargé Verre (UL94V-0) / Contacts Centraux : Laiton Traité Plaqué Étain / Plaqué Or sur Zone de Contact / Tension Admissible Max. : 250 V AC/DC / Courant Max. par Broche : 3 A / Température d'Utilisation : -55 °C à +105 °C / Neuf d'Atelier. Composant indispensable pour les liaisons audio multivoires, liaisons informatiques industrielles, bancs de test et cordons sur mesure.

Caractéristiques Essentielles

• Capot 100 % Métal Injection (Die-Cast Alloy) :

  • Blindage Intégral EMI/RFI : Contrairement aux capots en plastique métallisé, la structure pleine en alliage de zinc/aluminium garantit une continuité de masse parfaite et une cage de Faraday hermétique contre les interférences radio et industrielles.

  • Indestructible Mécaniquement : Résiste à l'écrasement, aux chocs répétés d'atelier et aux tractions sur le câble.

• Connecteur DB25 Mâle à Souder :

  • Rangées de 25 fûts de soudure étamés pour une accroche rapide du fil au fer à souder.

  • Isolant thermoplastique haute température résistant au coup de fer lors du câblage.

• Système Anti-Traction & Reprise de Masse :

  • Bride serre-câble métallique interne garantissant l'immobilisation de la gaine extérieure du câble et la reprise du tressage de blindage.

• Vis de Verrouillage Longues UNC 4-40 :

  • Équipé de deux vis moletées en acier pour un serrage et verrouillage manuel sans outil sur l'embase femelle réceptrice.

• État : Neuf d'atelier.

Mémo Technique d'Atelier & Câblage DB25

• Conseils de Câblage & Soudures en Atelier :

  1. Passage des Pièces : Ne pas oublier de glisser le mchon passacâble souple sur le câble blindé avant d'attaquer les soudures.

  2. Dénudage & Étamage :

     • Dénuder chaque brin du câble sur environ 2 à 3 mm.

     • Étamer brièvement le bout de chaque conducteur ainsi que les fûts du connecteur DB25 Mâle.

  3. Brasage au Fer (330 °C à 350 °C) :

     • Insérer le conducteur étamé dans le fût à souder et chauffer très brièvement avec un apport d'étain.

     • Pour les câbles très denses (ex. multipaires audio 8 voies), poser de la gaine thermo-rétractable fine sur chaque broche pour éviter tout risque de court-circuit entre broches adjacentes.

  4. Reprise de Masse & Fermeture :

     • Dénuder la tresse de blindage générale et la pincer sous la bride métallique du capot pour assurer la continuité de masse à 360°.

     • Refermer les deux demi-coquilles métalliques à l'aide des vis d'assemblage fournies.
