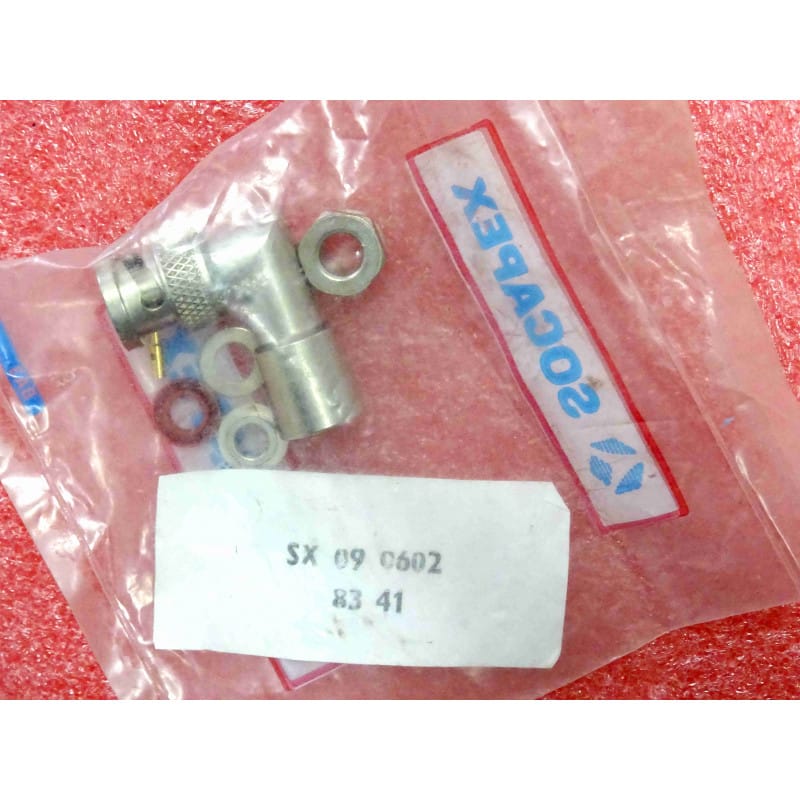

Connecteur coaxial haute performance de type BNC Mâle coudé à 90° de marque Socapex / Amphenol Socapex (Référence : SX09-0602). Conçu pour le raccordement de câbles coaxiaux d'instrumentation, de mesure et de vidéo professionnelle sous impédance de 50 Ohms, ce connecteur offre une orientation à angle droit idéale pour les connexions en espace restreint derrière les baies de brassage, racks d'atelier et consoles de mesure. Sa conception robuste à boîtier métallique nickelé garantit un blindage efficace contre les interférences électromagnétiques (EMI/RFI), une excellente rétention mécanique du câble et une faible perte d'insertion. Matériel neuf sous emballage protecteur.
Connecteur Coaxial BNC Mâle Coudé à 90° / Marque Socapex - Amphenol / Référence SX09-0602 / Impédance Nominale 50 Ohms / Format Angle Droit / Raccordement sur Câble Coaxial Standard / Verrouillage Baïonnette / Corps Métallique Nickelé & Contacts Plaqué Or / Neuf. Composant coaxial RF d'atelier, de vidéo Broadcast et de mesure industriel indispensable pour le câblage à encombrement réduit et la confection de liaisons coaxiales coudées.
Quantité : 1 connecteur BNC mâle coudé individuel.
Marque / Fabricant : Socapex / Amphenol Socapex (Référence industrielle de la connectique durcie et professionnelle).
Référence Produit : SX09-0602 (SX090602 / SX 09 0602).
Type de Connecteur : Fiche BNC Mâle coudée à 90° (Right Angle BNC Male Plug).
Impédance Nominale : 50 Ohms.
Orientation / Forme : Coudé à 90° (Angle droit).
Mise en Œuvre & Assemblage :
Broche centrale : Contact central à souder pour une continuité parfaite de l'âme.
Tresse & Gaine : Serrage mécanique / presse-étoupe (ou bague à sertir selon version de câble) assurant le maintien du câble et la masse du blindage.
Verrouillage : Mécanisme standard à baïonnette rapide BNC.
Matériaux & Construction :
Corps / Boîtier : Laiton usiné avec finition Nickelée pour une grande résistance à l'usure mécanique et aux agents corrosifs.
Contact Central Mâle : Laiton / Bronze avec plaquage Or assurant une faible résistance de contact et une excellente répétabilité.
Isolant Diélectrique : PTFE (Téflon haute performance).
État : Neuf sous conditionnement individuel.
Atouts du Format Coudé (Socapex SX09-0602) :
Gain de Profondeur : Réduit considérablement la contrainte axiale sur le câble coaxial à la sortie des instruments ou des baies de brassage. Il évite de pincer ou de casser l'âme du câble lors des intégrations en coffret étroit.
Qualité de Contact Socapex : L'usinage mécanique de la cage métallique assure une continuité de blindage à 360° et une grande stabilité du ROS (VSWR) lors des manipulations.
Conseils de Montage d'Atelier :
Veiller à dénuder l'isolant central et la tresse aux longueurs exactes pour s'adapter au coude du corps BNC.
Effectuer la soudure du picot central avec une panne fine sans trop chauffer l'isolant PTFE.
Verrouiller le système de maintien de gaine arrière pour garantir la tenue à l'arrachement du câble.
