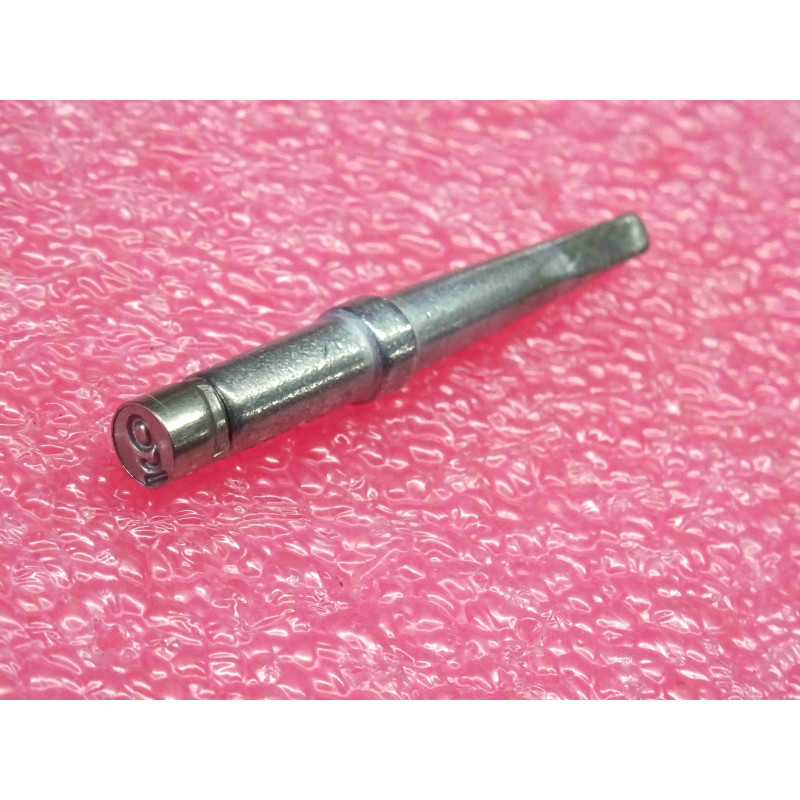

Panne de fer à souder thermorégulée d'origine constructeur par Weller Tools GmbH, référence catalogue PTM9 (PT-M9 / PTM-9 / 4PTM9-1), enregistrée sous les codes commande T0054119900 (T005 41 199 00) et T0054119999 (T005 41 199 99). Issue de la gamme Weller Série PT, cette panne présente une extrémité active en ciseau droit / tournevis plat de 3,2 mm de largeur. Elle intègre à sa base la pastille ferromagnétique thermorégulatrice de calibre 9, fixant la température de travail à 480 °C (900 °F). Elle est spécialement conçue pour les fers à souder à régulation magnétique autonome Magnastat de la gamme Weller TCP (TCP S, TCP 12, TCP 24, TCP 42 / 50 W).
Régulation Magnastat Calibre 9 (480 °C) : La pastille ferromagnétique intégrée présente un point de Curie calibré à 480 °C, garantissant une puissance de chauffe maximale continue pour surmonter les déperditions thermiques sur des pièces métalliques massives.
Arête Ciseau 3,2 mm Polyvalente & Robuste : Offre une surface de contact thermique généreuse pour liquéfier instantanément la brasure sur des broches épaisses ou des blindages sans collage de la panne.
Blindage Weller Long-Life Renforcé : Conçu pour endurer les contraintes extrêmes d'une température continue de 480 °C sans dégradation rapide de la couche de fer ni oxydation prématurée du cuivre interne.
Ajustement d'Origine Série PT : Assure un contact franc entre la pastille arrière et l'interrupteur magnétique interne du fer TCP, garantissant des cycles d'enclenchement francs et précis.
Montage sur Fer TCP / TCPS :
Réaliser l'opération exclusivement sur un outil débranché du secteur/transformateur et complètement froid.
Dévisser l'écrou moleté avant, retirer le fourreau cylindrique, insérer la panne PTM9 jusqu'à ce que la pastille « 9 » soit bien en appui au fond du logement contre le capteur Magnastat.
Remettre le fourreau et revisser l'écrou fermement à la main uniquement.
Premier Chauffage & Étamage Initial :
À 480 °C, l'oxydation de l'étain est très rapide : dès la montée en température (autour de 250 °C), saturer immédiatement et généreusement les deux faces de l'arête de 3,2 mm avec du fil de soudure frais.
Bonnes Pratiques à Très Haute Température :
En raison de la température élevée (480 °C), privilégier un nettoyage fréquent sur laine de laiton sèche pour limiter les chocs thermiques.
Ne jamais laisser le fer allumé au repos sans une perle d'étain fraîche protectrice sur l'arête active.
Ne jamais utiliser d'outils abrasifs (lime, papier de verre) sous peine de percer instantanément la couche ERSADUR/Long-Life.
Outillage & Pièces Détachées de Brasage / Panne ciseau 3,2 mm Weller PTM9 (T0054119900 / T0054119999 / 480 °C) série PT pour fers Magnastat TCP/TCPS neuve d'origine constructeur.
