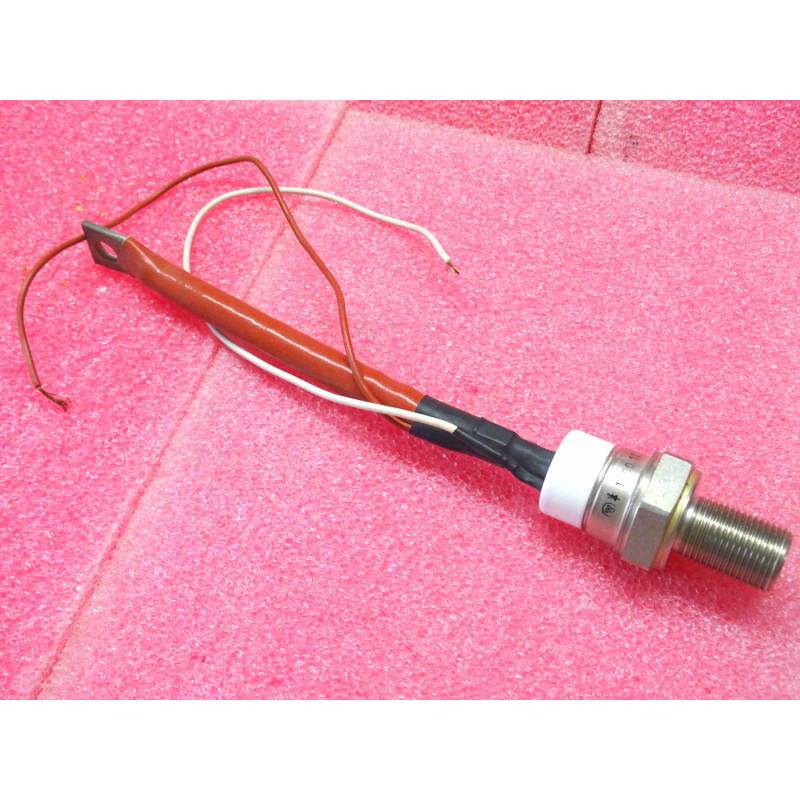

Thyristor SCR (Silicon Controlled Rectifier) de très forte puissance pour le contrôle de phase (Phase Control SCR), issu des fabrications industrielles lourdes de Westinghouse, référence professionnelle T600 12 18 (famille T600, classe de tension 1200V, calibre 175A). Logé dans son boîtier robuste de type capsule ou "hockey-puck" (disque céramique avec contacts pressés), conçu spécifiquement pour les redresseurs industriels de forte puissance, les sous-stations, les variateurs de moteurs de forte cylindrée, la métallurgie et les convertisseurs de traction sous une tension de blocage de 1200 V. Proposé à l'état neuf de stock d'atelier (NOS).
Points Forts & Spécificités Techniques
Format Capsule "Hockey-Puck" Double Refroidissement : Conçu pour être serré mécaniquement entre deux radiateurs en aluminium à l'aide d'une bride dynamométrique. Ce montage double face assure une évacuation thermique exceptionnelle des calories de part et d'autre de la jonction silicium.
Calibre Industriel Massif (175A Moyen) : Permet de commuter des flux d'énergie considérables avec une excellente résistance aux contraintes thermiques et électrodynamiques.
Robustesse Westinghouse : Fabrication militaire et industrielle hautement fiable, taillée pour fonctionner en continu dans des environnements sévères.
Conseils d'Atelier & Raccordement
Montage Mécanique & Couple de Serrage (Boîtier Capsule / Hockey-Puck) :
Raccordement : Les deux faces circulaires planes du disque constituent l'Anode (A) et la Cathode (K) (veuillez vérifier le marquage du sens de polarité gravé sur la tranche céramique du boîtier). Le fil souple ou la cosse volante correspond à la Gâchette (Gate - G), souvent accompagnée d'une fine broche de cathode auxiliaire pour le retour de commande.
Règle absolue d'atelier : Ce composant nécessite impérativement une pression mécanique calibrée (à l'aide d'une pince dynamométrique ou d'un dispositif à ressorts sur le radiateur) pour assurer un contact électrique et thermique parfait. Ne le vissez jamais au jugé sous peine de détruire instantanément la pastille de silicium interne. Utilisez de la graisse thermique sur les deux faces de contact.
Contrôle Électronique au Multimètre (Mode Diode) :
Test de blocage : Entre l'Anode et la Cathode, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension.
Test de gâchette : Entre le fil de Gâchette et la face de cathode adjacente, un test en mode diode doit afficher une chute de tension directe normale comprise entre 0,6 V et 0,8 V.
Composants Électroniques Industriels / Thyristor capsule Westinghouse T600 12 18 175A 1200V neuf.
