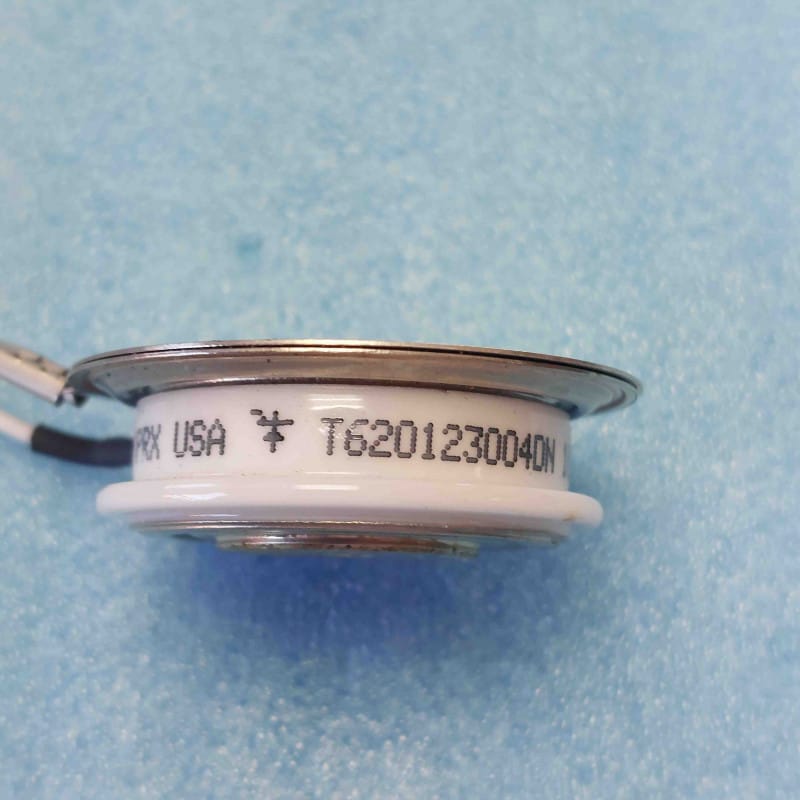

Thyristor SCR (Silicon Controlled Rectifier) de forte puissance de type capsule (format disque / hockey-puck), issu des fabrications industrielles de Powerex (Pow-R-Disc), référence T620123004DN logée dans son boîtier céramique/métal cylindrique de type TO-200AB (A-PUK). Conçu spécifiquement pour la commutation et le contrôle de phase dans les redresseurs industriels de forte puissance, les variateurs de vitesse lourds, les démarreurs progressifs et les installations de conversion d'énergie sous une tension de blocage de 1200 V. Proposé ici en tant que matériel d'occasion issu de stocks de maintenance professionnelle.
Points Forts & Spécificités Techniques
Format Capsule (Hockey-Puck) à Double Refroidissement : Conçu pour être serré entre deux radiateurs en cuivre ou en aluminium qui font office à la fois de conducteurs électriques (Anode/Cathode) et de dissipateurs thermiques massifs.
Tenue en Surtension Exceptionnelle : Capable d'encaisser des pics de courant transitoires majeurs (Itsm > 5 kA) inhérents aux environnements industriels lourds.
Traçabilité Professionnelle : Composant robuste prélevé sur installation contrôlée, idéal pour la maintenance corrective d'équipements de conversion d'énergie obsolètes ou difficiles d'approvisionnement.
Conseils d'Atelier & Raccordement
Montage Mécanique & Force de Serrage (Format Capsule) :
Règle absolue d'atelier : Ce type de composant ne se visse pas par une patte, il nécessite l'utilisation d'une pince de serrage calibrée ou d'un ensemble de fixation à ressorts respectant scrupuleusement la force nominale constructeur (~5 kN pour le format TO-200AB). Un serrage insuffisant provoque une résistance de contact élevée, un échauffement localisé immédiat et la destruction de la pastille de silicium. Un serrage excessif fracture la céramique.
Nettoyez parfaitement les faces de contact avec un solvant approprié et appliquez une fine couche de graisse thermique conductrice.
Contrôle Électronique Préliminaire au Multimètre :
Test de blocage : Hors tension, vérifiez l'absence de court-circuit direct entre les deux faces principales (Anode et Cathode) : le multimètre en mode résistance/diode doit indiquer l'infini (OL) dans les deux sens.
Test de gâchette : Mesurez la jonction entre le fil/la cosse de gâchette et la cathode de référence ; le test diode doit afficher une chute de tension directe typique de jonction PN (entre 0,6 V et 0,8 V).
