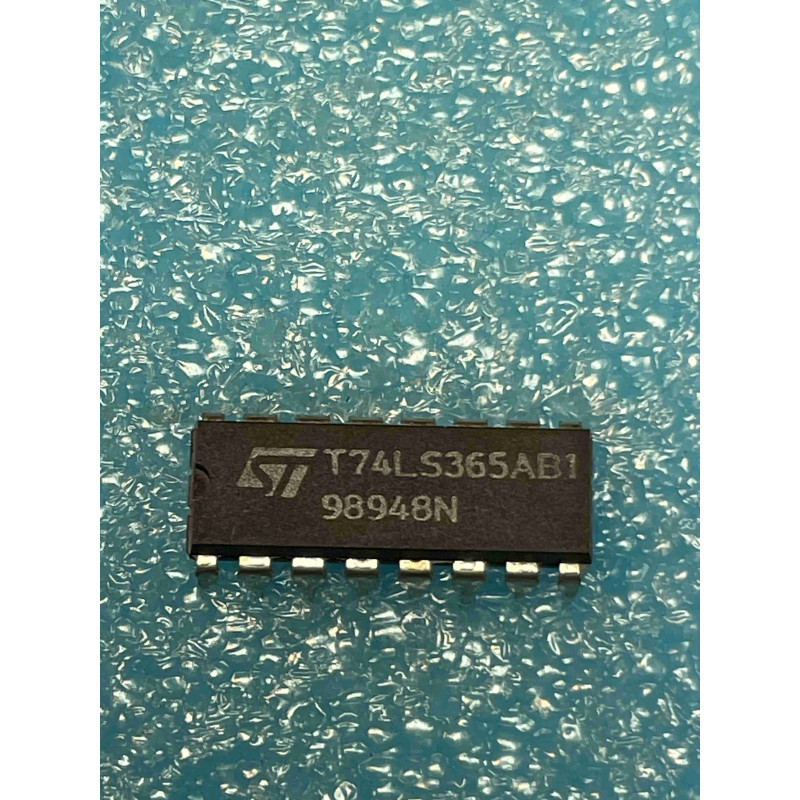

Le T74LS365AB1 de STMicroelectronics est un tampon (buffer) hexagonal non-inverseur. Il est spécifiquement conçu pour piloter des bus de données ou des lignes adressables dans des systèmes logiques numériques, offrant une capacité de courant renforcée et une gestion par 3 états.
Note technique :
Architecture Hexagonale : Contrairement aux versions octales (8 bits), ce composant contient 6 tampons indépendants dans un seul boîtier, parfaits pour les architectures de bus basées sur des mots de 6 bits ou pour des signaux de contrôle individuels.
Non-Inversion : Le signal de sortie est identique à celui de l'entrée.
Gestion 3-États : Le composant dispose de deux entrées de validation (G1 barre et G2 barre). Les sorties passent en haute impédance uniquement si les deux entrées de validation sont à l'état HAUT.
Conseils Pro :
Découplage : Comme pour toute la famille LS, placez un condensateur de 100 nF (céramique) entre VCC (16) et la masse (8) au plus proche du boîtier pour éviter tout parasitage lors des commutations de sortie.
Gestion des validations : Les entrées G1 barre et G2 barre fonctionnent en logique ET inversé. Si vous souhaitez activer les sorties en permanence, reliez les deux broches de validation à la masse (0V).
Maintenance (NOS) : Ce CI est souvent utilisé dans les interfaces clavier ou les sélecteurs d'adresses. Si vous constatez qu'un signal ne transite pas malgré une entrée active, vérifiez d'abord l'état des broches de validation : une des deux broches est peut-être restée flottante ou est pilotée par un signal défectueux, maintenant le tampon en haute impédance.
