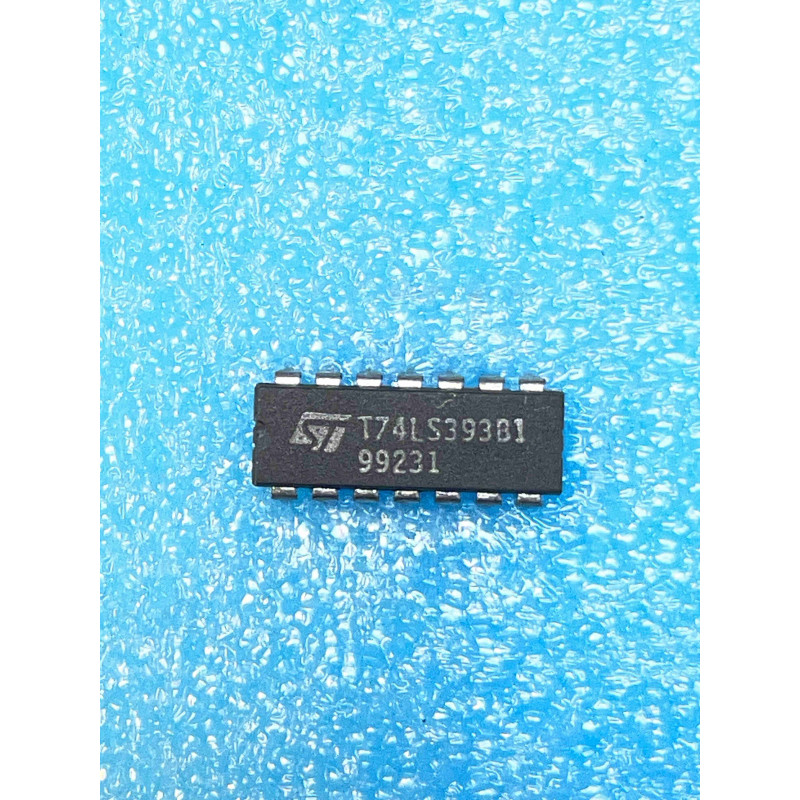

Le T74LS393B1 de STMicroelectronics est un compteur binaire (ripple counter) double à 4 bits. Il contient deux compteurs indépendants dans un seul boîtier, chacun capable de compter de 0 à 15 (base 16), permettant une grande flexibilité dans les applications de division de fréquence ou de comptage numérique.
Note technique :
Architecture Double : Le boîtier comprend deux compteurs à 4 bits totalement indépendants, possédant chacun leur propre entrée d'horloge (CLK) et leur propre remise à zéro (CLR).
Compteur Binaire (Ripple) : À chaque front descendant du signal d'horloge, le compteur incrémente sa valeur. Les sorties (QA-QD) forment un mot binaire de 4 bits.
Réinitialisation Asynchrone : L'entrée CLR (Clear) est prioritaire : lorsqu'elle est portée à l'état HAUT, toutes les sorties du compteur correspondant sont forcées à l'état BAS immédiatement.
Conseils Pro :
Découplage : Les compteurs ripple génèrent des "glitchs" (pics transitoires) lors du basculement des bits de poids fort. Un condensateur de 100 nF (céramique) entre VCC (14) et la masse (7) est indispensable pour maintenir l'intégrité du signal d'horloge.
Entrées inutilisées : Ne laissez jamais les entrées d'horloge (CLK) ou de remise à zéro (CLR) flottantes. Si un des deux compteurs n'est pas utilisé, reliez son entrée CLK à la masse et son entrée CLR au VCC pour éviter toute consommation de courant inutile ou comportement erratique.
Maintenance (NOS) : Ce CI est courant dans les diviseurs de fréquence d'horloge (ex: diviser 1 MHz en fréquences plus lentes). Si vous observez que le compteur ne s'incrémente plus ou se réinitialise de manière aléatoire, vérifiez si l'entrée CLR ne reçoit pas de signaux parasites. Une défaillance interne sur un des étages du compteur peut aussi empêcher le basculement d'un bit spécifique (ex: sortie QB bloquée).
