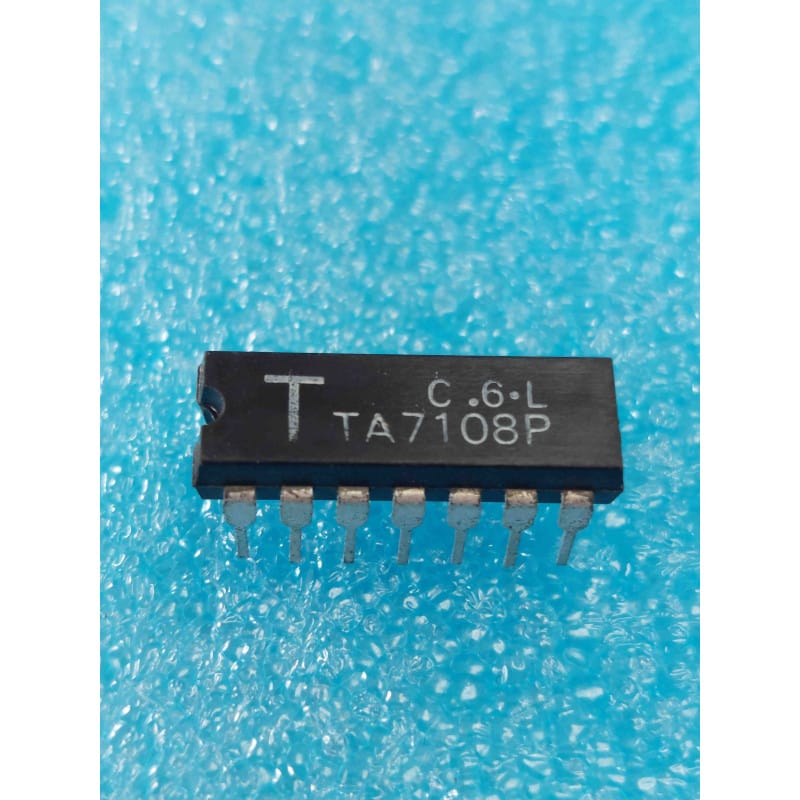

Le TA7108P (marqué TA7108P ou avec le grand "T" stylisé souligné ou l'inscription cursive vintage de Toshiba) est un circuit intégré analogique monolithique d'époque dédié à l'audio, conçu et produit au Japon par Toshiba Corporation. Ce composant historique utilise le format d'un boîtier traversant plastique standard DIP14 (14 broches, corps étroit de 300 mils).
Le préfixe TA valide l'appartenance à la célèbre lignée analogique/audio grand public de chez Toshiba, tandis que le suffixe P spécifie de manière stricte le boîtier plastique double en ligne.
Il s'agit d'un double préamplificateur analogique à faible bruit pour signaux audio de bas niveau (Dual Low-Noise Audio Preamplifier, lot d'origine Toshiba, boîtier DIP14). Développé spécifiquement pour traiter les signaux analogiques de faible amplitude issus des têtes de lecture magnétiques ou des cellules de platines vinyles, le TA7108P intègre deux canaux d'amplification totalement indépendants sur sa puce. Sa structure bipolaire interne est optimisée pour offrir un très faible niveau de bruit de fond ainsi qu'une excellente distorsion harmonique. On retrouve très massivement ce circuit intégré au cœur des platines cassettes de salon, des autoradios haut de gamme des années 80, des magnétophones à bandes et des mixeurs audio vintages. Géré en qualité New Old Stock (NOS), ce composant original Toshiba est une pièce de rechange indispensable pour redonner vie à l'étage de préamplification ou d'égalisation (NAB/RIAA) de vos équipements audio de collection.
Le diagnostic du canal muet ou du souffle excessif (Le contrôle des condensateurs de liaison) : C'est la panne classique d'établi sur les platines cassettes ou audio équipées du TA7108P. Si l'un des deux canaux est totalement muet, ou si un bruit de souffle (ou ronflement) lourd apparaît d'un côté, localisez la puce. Méthode d'atelier : Le TA7108P travaille sur des signaux de l'ordre du millivolt. Vérifiez impérativement l'état des condensateurs chimiques de liaison d'époque (souvent des valeurs de 1 µF à 10 µF) connectés en série sur les entrées et les sorties de la puce. Si un condensateur fuit ou s'est mis en court-circuit, il laisse passer une composante continue qui sature ou bloque l'amplificateur interne. Si les composants périphériques sont parfaits mais que les tensions mesurées sur les broches de sortie diffèrent anormalement, la matrice interne a vieilli. Remplacez le circuit par votre exemplaire Toshiba NOS.
Le piège des boucles de masse et du blindage de l'étage : En raison du gain très élevé du préamplificateur, le TA7108P est extrêmement sensible aux moindres parasites électromagnétiques (ronflement de 50 Hz généré par le transformateur d'alimentation de l'appareil). Lors du remontage de la platine, assurez-vous que les capots de blindage en tôle d'époque sont parfaitement repositionnés et reliés à la masse mécanique du châssis.
Installation sur support de précision conseillée : Pour préserver la pureté des signaux audio et éviter de faire subir un stress thermique direct à la puce d'époque, implantez un support tulipe DIP14 à contacts dorés sur la carte d'origine. Brasez le support vide à l'étain de qualité (panne réglée à 310 degrés Celsius maximum), nettoyez soigneusement la zone à l'alcool isopropylique pour chasser les résidus de flux conducteurs qui pourraient créer du bruit de fond, puis insérez délicatement le TA7108P à froid.
