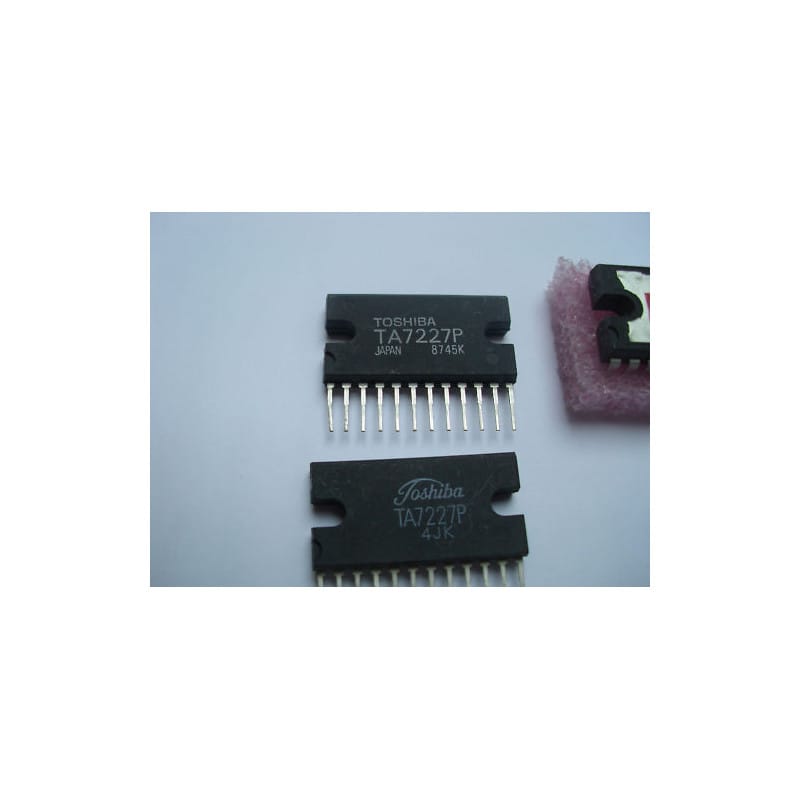

Le TA7227P (conçu et fabriqué par le constructeur japonais Toshiba) est un circuit intégré analogique monolithique d'époque double haute performance. Il s'agit d'un double amplificateur de puissance audio (Dual Audio Power Amplifier).
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise le format de boîtier plastique vertical en ligne à 12 broches (SIP12 / SIL12) surmonté d'une languette métallique de refroidissement (Heat Sink Fin) percée pour un montage sur radiateur.
Ce composant classique des années 80 et 90 est très populaire dans le domaine de la restauration audio d'époque. Grâce à ses deux canaux indépendants, il était massivement utilisé pour les modules d'amplification stéréo de radiocassettes portatifs haut de gamme (Boombox), d'autoradios analogiques et de téléviseurs vintage de salon. Il offre une excellente dynamique tout en minimisant l'encombrement sur la platine.
Forte Puissance Stéréo : Délivre une puissance utile confortable allant jusqu'à 5,5 Watts par canal sous une charge standard de 4 Ohms (avec une tension d'alimentation nominale).
Flexibilité de Mode : Conçu pour fonctionner soit en mode stéréo standard (2 canaux indépendants), soit en mode ponté BTL (Bridge-Tied Load) sur certaines configurations de cartes pour concentrer la puissance sur un unique haut-parleur.
Fonctions de Confort d'Atelier : Intègre un circuit d'atténuation du bruit de commutation (Muting) pour supprimer le claquement ("pop") dans les haut-parleurs à la mise sous tension.
Sécurités Embarquées : Équipé de protections thermiques automatiques et d'un limiteur de surtension pour préserver la puce face aux aléas des circuits d'origine.
Montage Thermique & Potentiel de Languette :
Délivrer plus de 2 x 5 Watts dans un boîtier SIP12 concentre une quantité importante de chaleur au centre de la puce.
Règle absolue d'installation : Le vissage mécanique ferme de la languette supérieure sur un radiateur ou le châssis métallique de l'appareil est obligatoire avant toute mise en service prolongée. Appliquez une fine couche homogène de pâte thermique blanche d'atelier.
La languette métallique est connectée à la masse interne (GND). Vérifiez l'isolement des pistes d'alimentation environnantes sur la platine.
Diagnostic Express à l'Établi (Un canal en panne ou surchauffe immédiate) :
L'un des canaux reste muet (Hors mode ponté) :
Mesurez à vide la tension continue sur les broches de sortie (Vout) avant les gros condensateurs de liaison chimiques. Les deux sorties doivent s'équilibrer à environ la moitié de la tension d'alimentation principale (Vcc / 2).
Si une sortie est collée à 0V ou au Vcc maximal, l'étage de puissance interne correspondant est défectueux ou la boucle de contre-réaction (Feedback) est coupée sur la carte d'époque.
Distorsion ou sifflements (Auto-oscillations) :
Inspectez l'état des condensateurs chimiques de filtrage d'alimentation locaux et les cellules d'amortissement RC en sortie (cellules de Boucherot). Si ces composants passifs ont fui ou séché, l'amplificateur devient instable, sature immédiatement et surchauffe inutilement à vide.
Recommandations de Restauration :
Fixez et vissez mécaniquement le TA7227P sur son dissipateur avant de réaliser les soudures sur les 12 broches en ligne. Cela évite d'appliquer des contraintes mécaniques de cisaillement qui pourraient fissurer les pastilles de cuivre ou casser les broches.
Soudez à l'aide d'une station d'atelier propre réglée entre 280 et 300 degrés maximum, avec un temps de contact limité à 2 secondes par patte pour protéger le silicium. Nettoyez méticuleusement la zone à l'alcool isopropylique pur.
