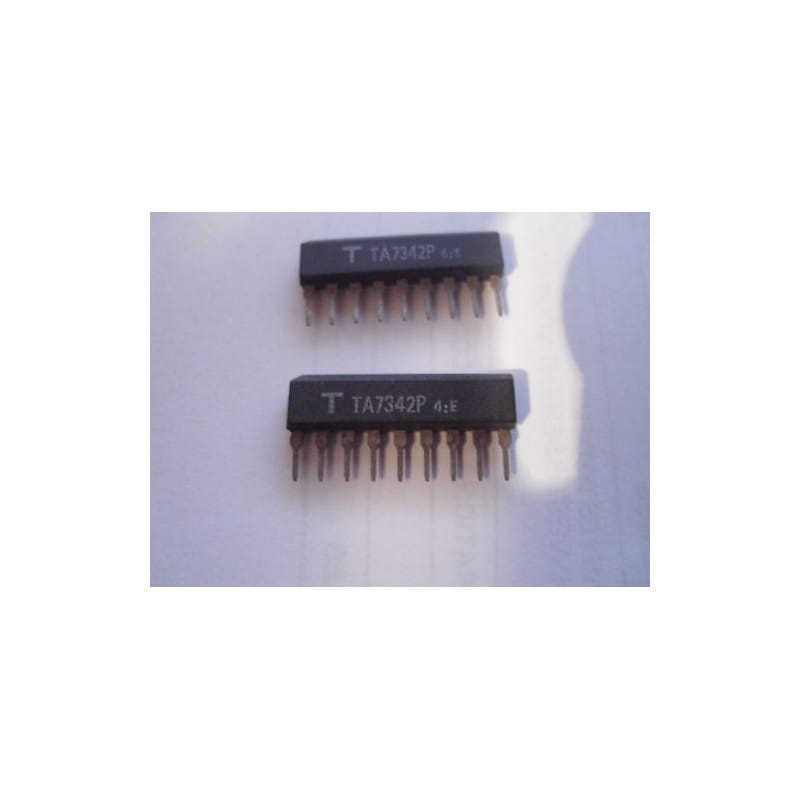

Le TA7342P (conçu et fabriqué par le constructeur japonais Toshiba) est un circuit intégré analogique monolithique d'époque. Il s'agit d'un décodeur multiplex stéréo FM (FM Stereo Multiplex Decoder) basé sur une boucle à verrouillage de phase (PLL).
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS / Neuf), il adopte un format de boîtier plastique vertical à 9 broches en ligne (SIP9 / SIL9), très compact et sans dissipateur.
Proche cousin du TA7343AP, le TA7342P a été spécifiquement optimisé d'époque pour les récepteurs et radiocassettes portables à piles, ainsi que les autoradios analogiques. Sa fonction essentielle à l'établi est de décoder le signal composite (MPX) délivré par l'étage de fréquence intermédiaire pour restituer séparément les canaux Gauche (L) et Droite (R) avec une excellente fidélité, tout en gérant l'allumage automatique du témoin lumineux "Stereo".
Démodulation par Commutateur PLL : Reconstruit en interne la sous-porteuse de 38 kHz à partir du signal pilote de 19 kHz, assurant une séparation diaphonique stable sans nécessiter de bobines d'accord inductives sujettes à la dérive.
Consommation Réduite (Spécial Portable) : Conçu pour fonctionner de manière stable sur une plage de tensions basses, ce qui préserve l'autonomie des batteries.
Pilote de Voyant Stéréo Intégré : Sortie à collecteur ouvert (broche dédiée) capable de piloter directement une LED ou une petite lampe d'époque pour indiquer la réception d'une émission stéréo.
Fonction "VCO Stop" / Muting : Permet de forcer logiciellement ou matériellement le circuit en mode monophonique pour éliminer le souffle lorsque le signal d'antenne est trop faible.
Calage de la Fréquence Libre de l'Oscillateur (VCO) :
Tout comme les autres décodeurs à PLL de la série, le TA7342P nécessite un ajustement de sa fréquence interne (généralement via un potentiomètre ajustable d'époque connecté à la broche 4).
Protocole d'alignement d'établi : Si les stations FM sont captées avec un signal fort mais que le voyant Stéréo refuse de s'allumer :
Placez le tuner d'origine entre deux stations (bruit de souffle pur, aucun signal pilote reçu).
Connectez la sonde de votre fréquencemètre ou de votre oscilloscope d'atelier sur la broche de test du VCO.
Ajustez très délicatement la résistance variable jusqu'à obtenir précisément 19,00 kHz.
Calez-vous à nouveau sur une station locale : la boucle doit se verrouiller instantanément, activant la séparation stéréo et le voyant de façade.
Diagnostic Express à l'Établi (Le récepteur reste bloqué en Mono) :
La LED Stéréo ne s'allume jamais et le son reste central :
Si le réglage du VCO à 19 kHz ne résout pas le problème, examinez le condensateur d'époque du filtre de boucle (Loop Filter). Un condensateur céramique ou à film fuyard empêche la tension de commande de la PLL de se stabiliser, interdisant le verrouillage de phase.
Distorsion ou atténuation sévère des aigus en sortie :
Inspectez les deux condensateurs de désaccentuation d'origine montés sur les lignes de sortie audio (Gauche/Droite). S'ils ont vieilli ou dérivé, la constante de temps (50µs en Europe / 75µs aux USA) est faussée, étouffant le son ou provoquant un déséquilibre entre les canaux.
Recommandations de Restauration :
Pour préserver l'impédance d'origine et éviter les capacités parasites nuisibles au signal multiplexé, l'usage d'un support de précision tulipe à 9 broches (coupé à longueur) est recommandé, à condition d'utiliser un modèle de haute qualité à contacts courts.
Si vous optez pour un soudage direct sur la platine, utilisez votre station réglée entre 280 et 300 degrés maximum, avec un contact thermique limité à 2 secondes par patte. Nettoyez soigneusement la zone à l'alcool isopropylique pur pour éliminer les résidus de flux.
