Le TAA300 (conçu et fabriqué à l'origine par des pionniers européens des semi-conducteurs comme SGS, Philips ou Siemens) est l'un des tout premiers circuits intégrés monolithiques d'amplification de puissance audio de l'histoire.

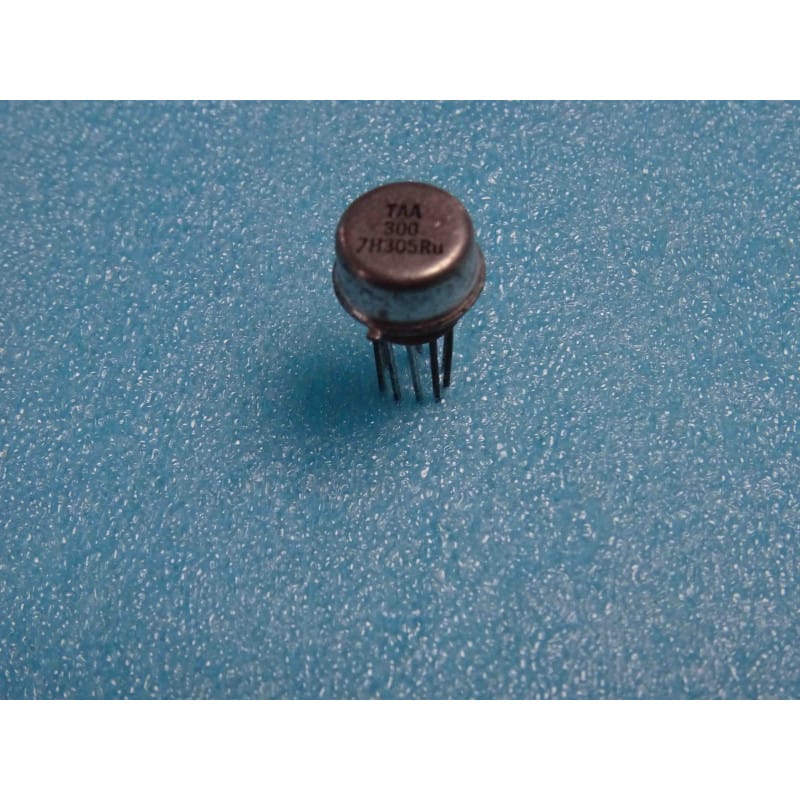

Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier métallique rond de type TO-99 (boîtier "can" similaire au TO-5) comportant 10 broches physiques.
En raison de son âge et de son stockage prolongé en tiroir d'époque, les broches de ce composant présentent une légère oxydation de surface. Ce phénomène d'oxydation naturelle (souvent une patine grisâtre ou de légères traces de ternissement sur l'alliage de fer-nickel-cobalt type Kovar) est tout à fait classique sur les stocks d'époque et n'altère en rien l'intégrité de la puce étanche en silicium.
Pionnier de l'Audio Intégré : Développé à la fin des années 60 et au cours des années 70, il est spécialement conçu pour fournir une puissance de sortie de 1 Watt sous une charge de 8 ohms (avec une alimentation d'environ 9V).
Idéal pour les Radios Transistors : C'était le composant de choix pour l'étage de sortie audio des récepteurs radio portatifs haut de gamme d'époque (Grundig, Philips) et des petits interphones de bureau.
Boîtier Hermétique Métallique : Le boîtier TO-99 assure une étanchéité absolue à l'humidité de l'air et offre une excellente dissipation thermique par rapport aux premiers boîtiers plastiques.
Le Traitement Préalable des Broches Oxydées (Action indispensable avant soudage) :
L'oxydation de surface empêche l'étain de mouiller correctement la broche, ce qui peut provoquer des soudures sèches ou collées très instables.
La méthode d'atelier : Avant toute insertion ou soudure, nettoyez très délicatement chaque patte à l'aide d'un morceau de laine d'acier extra-fine (grade 0000) ou d'une gomme abrasive pour contacts électroniques. Frottez doucement du boîtier vers l'extrémité de la broche pour retrouver le brillant métallique d'origine.
Flux décapant : Utilisez un flux de soudure de qualité (de préférence de type colophane "No-Clean") lors du soudage pour aider à briser l'oxydation restante.
Repérage du Brochage (TO-99 à 10 broches vu du dessous, broches vers vous) :
Le boîtier métallique dispose d'un petit ergot détrompeur sur sa base.
La broche 10 se trouve immédiatement à côté de cet ergot (dans le sens anti-horaire, vue de dessous).
Les broches sont numérotées de 1 à 10 :
Broche 1 : Entrée inverseuse (Inverting Input)
Broche 2 : Entrée non-inverseuse (Non-Inverting Input)
Broche 3 : Masse (GND)
Broche 4 : Compensation de fréquence
Broche 5 : Sortie de préamplification / bootstrap
Broche 6 : Sortie de puissance (Output - vers le condensateur de liaison haut-parleur)
Broche 7 : Tension d'alimentation positive (Vcc)
Broche 8 : Connexion d'alimentation de l'étage de sortie
Broche 9 : Compensation de fréquence
Broche 10 : Réaction (Feedback)
Diagnostic Express à l'Établi (Le son sature ou l'appareil chauffe) :
La sortie reste bloquée à un niveau continu anormal : Mesurez la tension continue sur la broche de sortie 6. Sans signal, elle doit être stabilisée à la moitié de la tension d'alimentation de repos (Vcc / 2). Si vous mesurez 0V ou Vcc, les transistors de sortie internes de la puce sont défaillants.
Vieillissement des condensateurs d'accompagnement : Sur les schémas d'époque utilisant le TAA300, le condensateur chimique de bootstrap (généralement 100 µF) et le condensateur de liaison de sortie (généralement 220 µF à 470 µF) sont presque toujours dégradés après plusieurs décennies. Remplacez-les systématiquement pour retrouver la dynamique d'origine et éviter d'appliquer une composante continue destructrice sur la bobine de votre haut-parleur.
Recommandations de Restauration & Soudage :
Pour préserver l'esthétique et la valeur historique de vos cartes d'époque, nous vous conseillons d'installer un support tulipe circulaire adapté à 10 broches (si disponible) ou d'adapter des picots de connexion de précision individuels.
Si vous réalisez une soudure directe, utilisez un fer propre réglé entre 280 et 300 degrés maximum. Limitez le contact thermique à 2 secondes par patte pour protéger la structure hermétique interne du TAA300. Nettoyez soigneusement la zone à l'alcool isopropylique pur après manipulation.
