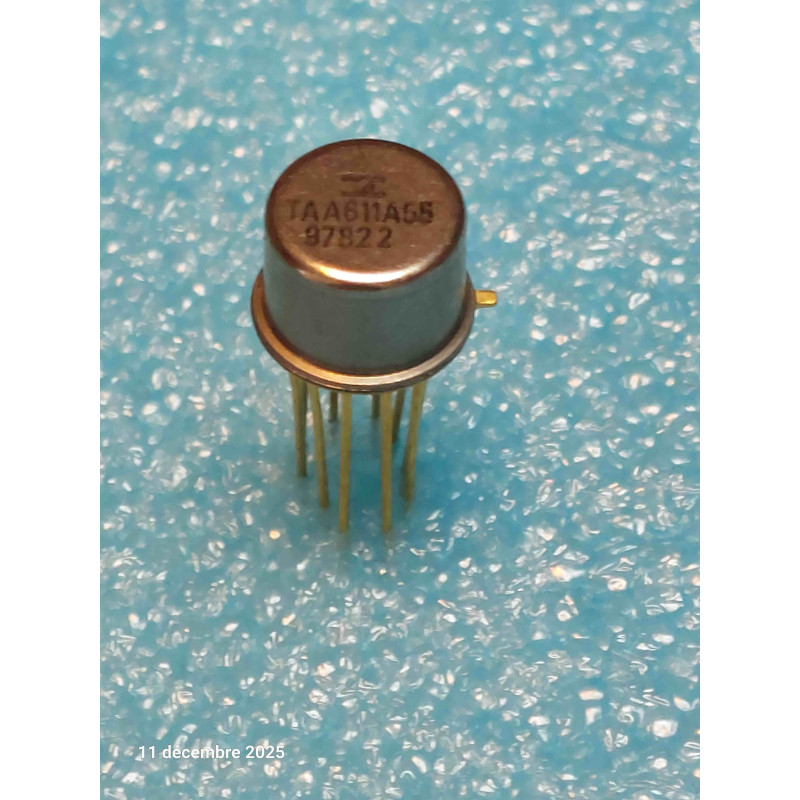

Le TAA611A55 (de SGS-ATES) est un amplificateur de puissance audio intégré de conception classique, largement utilisé dans les équipements électroniques grand public des années 70 et 80, comme les radios portables, les téléviseurs et les petits systèmes audio.
Note technique :
Application : Ce composant est conçu pour piloter directement des haut-parleurs à basse impédance avec un nombre minimal de composants externes, ce qui simplifiait grandement la conception des cartes électroniques à l'époque.
Architecture : Il s'agit d'un amplificateur de type Classe AB, offrant un bon compromis entre efficacité énergétique et qualité sonore pour des applications audio générales.
SGS-ATES : La qualité de fabrication SGS-ATES (précurseur de STMicroelectronics) était reconnue pour sa fiabilité dans les circuits de puissance, assurant une bonne tenue thermique sous charge.
Conseils Pro :
Dissipation thermique : Le boîtier possède des broches spécifiques (souvent plus larges ou pliées) destinées à être soudées sur une zone de cuivre étendue du circuit imprimé pour servir de dissipateur thermique. Assurez-vous que ces broches sont bien soudées sur un plan de masse ou une surface de dissipation thermique pour éviter toute surchauffe.
Découplage : Utilisez un condensateur électrolytique de forte valeur (100µF à 470µF) sur la ligne d'alimentation principale, placé le plus près possible du composant pour stabiliser le courant lors des appels de puissance sur les crêtes audio.
Maintenance : Si l'amplificateur produit un son distordu ou s'il se coupe après quelques minutes de fonctionnement, vérifiez la température du boîtier. Une coupure thermique est souvent le signe que le dissipateur thermique (le cuivre du PCB) est insuffisant ou que l'impédance du haut-parleur utilisé est trop basse (ex: charge de 4 ohms alors que 8 ohms sont recommandés).
